Конвертер сигналов р/у (RC) для BLDC контроллеров электротранспорта двухканальный, с потенциометрами
Конвертер позволяет управлять контроллерами бесщёточных двигателей BLDC для электротранспорта при помощи популярной бюджетной радиоаппаратуры марок "Microzone", "НotRC" и их аналогов. Используется для создания дистанционно управляемых электрических тележек и роботизированных платформ различного назначения на колёсном и гусеничном ходу.
Конвертер преобразует стандартный ШИМ-сигнал (PWM) приемника радиоаппаратуры в аналоговый сигнал напряжения (0–4,2 В) для управления скоростью и цифровой сигнал (0/5 В) для управления направлением движения (вперёд/назад). Аналоговый сигнал имитирует работу акселерометра (рычага газа), цифровой сигнал имитирует включение реверса (заднего хода).
Конвертер имеет два независимых канала для раздельного управления двумя контроллерами (для привода правого и левого борта транспортного средства).
Главное отличие данной версии — наличие двух встроенных потенциометров, которые позволяют корректировать выходное напряжение в пределах ±200 мВ для устранения расссинхронизации двигателей правого и левого борта (разнотяга) в двухмоторных системах с бортовым разворотом.
Технические характеристики
-
Напряжение питания: 5 В
-
Входной сигнал: 2 независимых канала ШИМ (PWM) авиамодельного приемника (1000–2000 мкс, высокий уровень)
-
Допустимая амплитуда входного ШИМ: 2,5 – 10 В (стандарт для RC-приемников — 5 В)
-
Выходной аналоговый сигнал (OT1/OT2): 0–4.2 В (линейное преобразование для регулировки скорости)
-
Выход направления (VH1/VH2): дискретный сигнал для управления обмоткой реле
-
Точность преобразования: погрешность в пределах 3% (линейная характеристика)
-
Диапазон точной подстройки потенциометров: ±200 мВ
-
Размеры платы: 45 × 50 мм

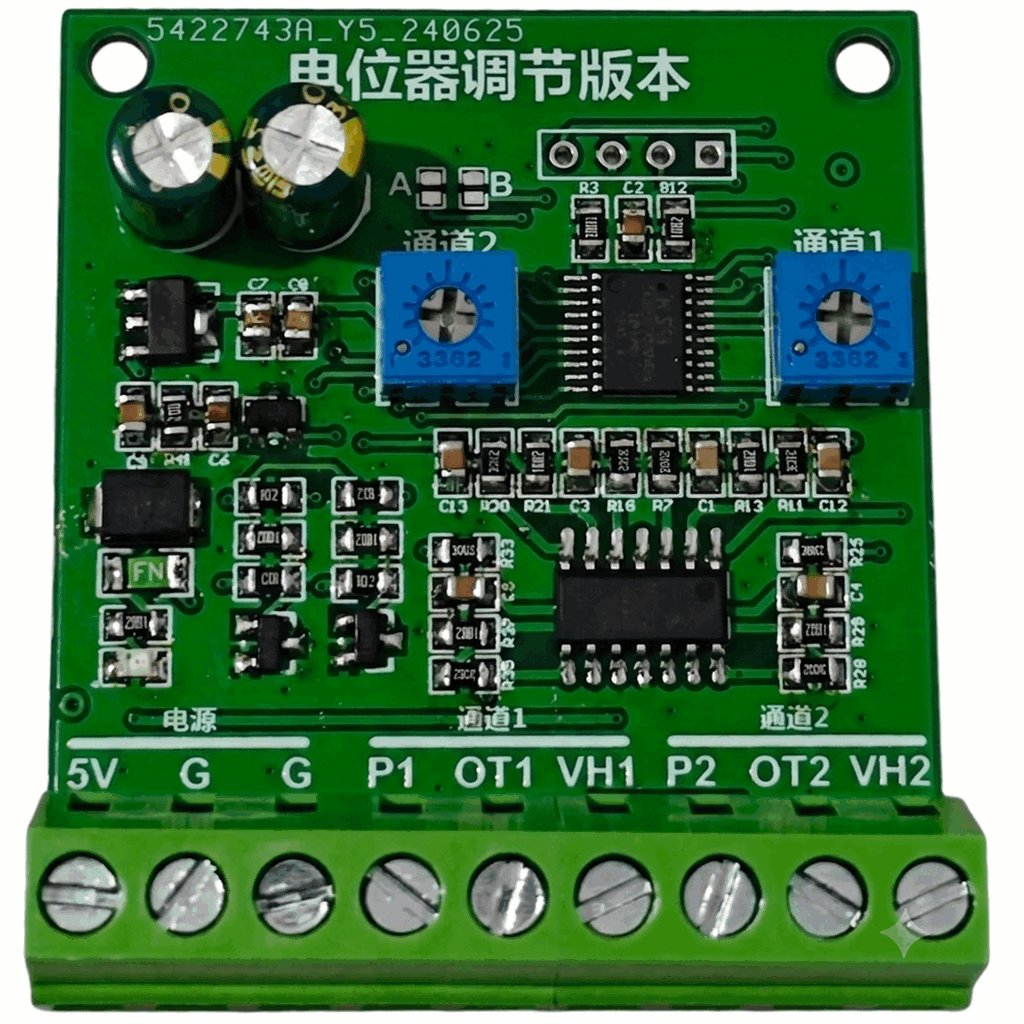

Назначение контактов клеммника (Распиновка)
-
5V: Плюс питания модуля (+5 В)
-
G (GND): Общий минус (земля) питания и ШИМ-сигнала
-
P1 / P2: Входы ШИМ-сигнала от приемника (Канал 1 / Канал 2)
-
OT1 / OT2: Выходы аналогового напряжения (0–4,2 В) для управления скоростью
-
VH1 / VH2: Выходы сигнала направления для управления реле (срабатывание/отпускание)
Логика работы каналов
Модуль состоит из двух идентичных независимых групп: P1-OT1-VH1 и P2-OT2-VH2.
-
Регулировка скорости (выходы OT1 / OT2):
-
При длительности импульса от 1000 мкс до 1500 мкс: выходное напряжение меняется от 4,2 В до 0 В.
-
При длительности импульса от 1500 мкс до 2000 мкс: выходное напряжение меняется от 0 В до 4,2 В.
-
-
Управление направлением (выходы VH1 / VH2):
-
Сигнал 1000–1500 мкс: реле замкнуто (высокий уровень).
-
Сигнал 1500–2000 мкс: реле разомкнуто (низкий уровень).
-
Модификации под заказ
- Напряжение питания: 12 В.
