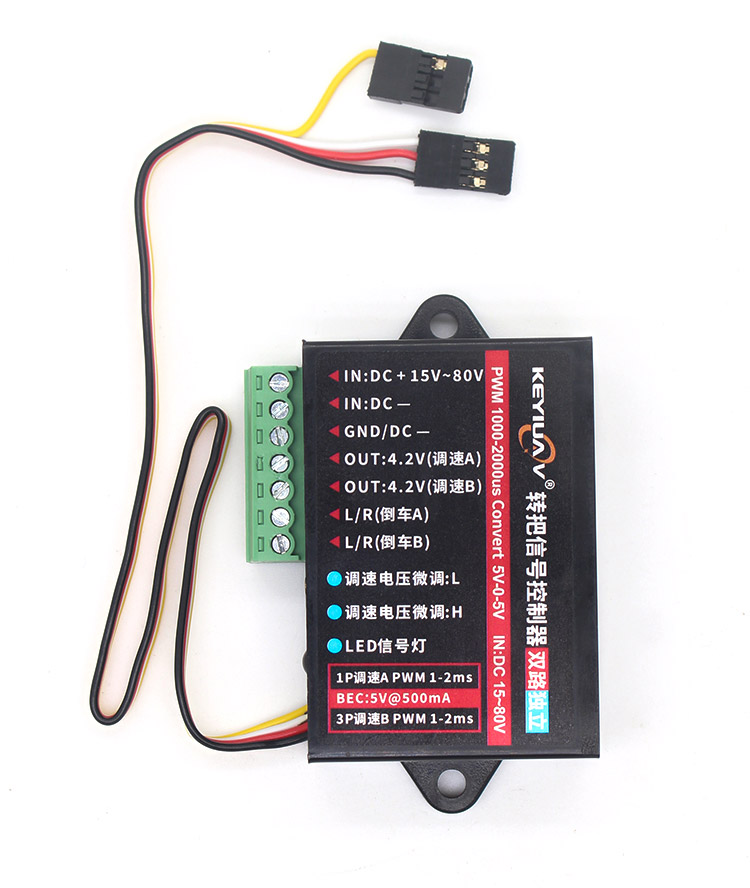

Конвертер сигналов р/у (RC) для BLDC контроллеров электротранспорта двухканальный (KEYIUAV)
Профессиональное решение для управления контроллерами бесщёточных двигателей BLDC для электротранспорта при помощи популярной бюджетной радиоаппаратуры марок "Microzone", "НotRC" и их аналогов. Используется для создания дистанционно управляемых электрических тележек и роботизированных платформ различного назначения на колёсном и гусеничном ходу.
Преобразует стандартный RC-сигнал ШИМ (PWM 1000–2000 мкс) от приемника радиоаппаратуры в аналоговое напряжение (0,8–4,2 В) для управления ручкой газа (акселератором).
Эта версия конвертера транслирует сигналы управления независимо по двум каналам, настройки микширования и дифференциального управления осуществляются силами радиоаппаратуры.
Ключевые преимущества
-
Прямое подключение к АКБ транспортного средства (15–80 В): Нет необходимости в организации отдельной цепи питания для конвертера с нестандартным напряжением.
-
Встроенный стабилизатор (5 В, 500 мА): Нет необходимости в организации отдельной цепи питания 5 В для приёмника радиоаппаратуры, приёмник питается непосредственно от конвертера.
- Готовый корпус: Механическая защита компонентов конвертера и простой монтаж двумя винтами.
-
Заливка корпуса компаундом: Конвертер не боится брызг, грязи, конденсата и вибраций, что критично для садовой или уборочной техники (например, радиоуправляемых косилок).
-
Расширенная калибровка: Потенциометры конвертера позволяют задать минимальную полку напряжения симметрично для обоих контроллеров (чтобы моторы стартовали одновременно) и максимальную (чтобы контроллеры не отключались аварийно от превышения сигналом допустимого уровня). Для синхронизации скоростей моторов на этой версии конвертера используют настройки пульта радиоуправления: субтримы (Sub-trim), расходы (Travel/End Points), кривую газа (Throttle Curve).
Технические характеристики
| Режим работы | Двухканальный независимый (без встроенного микширования) |
| Входное рабочее напряжение, В | 15–80 DC |
| Входной сигнал | 2 независимых канала ШИМ (PWM) 1000–2000 мкс от RC-приемника |
| Выходной сигналакселератора | 2 независимых аналоговых канала акселератора 0,8–4,2 В |
| Выход для питания приемника | 5 В, 500 мА, стабилизированный |
| Габариты корпуса | 75 × 50 × 21 мм |
| Расстояние между монтажными отверстиями | 66 мм |
| Диаметр монтажных отверстий | 4 мм |
Функционал и назначение контактов
На винтовом клеммнике расположены 7 контактов для подключения к силовой батарее и двум независимым контроллерам двигателей (Канал A и Канал B):
-
IN:DC (+) — Плюс силового питания. Подключается напрямую к плюсу аккумуляторной батареи (АКБ).
-
IN:DC (-) — Минус силового питания. Подключается к минусу аккумуляторной батареи.
-
GND/DC (-) — Сигнальная земля (общий минус). Сюда подключаются минусовые провода («земля» управления) от обоих бесколлекторных контроллеров (Канала A и Канала B). Если у контроллеров минусовые провода ручки газа и реверса объединены внутри, достаточно подключить только по одному минусу от каждого контроллера.
-
OUT:4.2V — Выход аналогового сигнала газа Канала A. Подключается к сигнальному проводу ручки газа первого контроллера. Выдает напряжение в диапазоне 0,8–4,2 В независимо от Канала B.
-
OUT:4.2V — Выход аналогового сигнала газа Канала B. Подключается к сигнальному проводу ручки газа второго контроллера. Выдает напряжение в диапазоне 0,8–4,2 В независимо от Канала A.
-
L/R (A/L) — Управление реверсом (задним ходом) Канала A. Подключается к контакту реверса первого контроллера. При активации канала реверса на пульте замыкается на сигнальный минус (GND), включая задний ход.
-
L/R (B/R) — Управление реверсом (задним ходом) Канала B. Подключается к контакту реверса второго контроллера. При активации замыкается на сигнальный минус (GND).
Входные кабели (подключение к RC-приемнику)
Из корпуса конвертера выходят два стандартных кабеля с разъёмами типа JR (черный/красный/белый или желтый):
-
Кабель 1 (Канал A): Подключается к первому каналу ШИМ (PWM) приемника. Помимо передачи управляющего сигнала, этот кабель обеспечивает обратное питание приемника напряжением 5 В.
-
Кабель 2 (Канал B): Подключается ко второму каналу ШИМ (PWM) приемника для независимого управления вторым мотором.
Органы регулировки на плате
-
Потенциометр L (Low): Синхронно подстраивает нижнюю границу выходного напряжения (минимальный газ в нейтрали) для каналов A и B в диапазоне 0,8–1,2 В. Позволяет убрать мертвую зону холостого хода.
-
Потенциометр H (High): Синхронно подстраивает верхний предел выходного напряжения (максимальный газ) для каналов A и B в диапазоне 3,6–4,2 В. Позволяет снизить пиковый вольтаж, если контроллеры двигателей уходят в аварийную защиту при полном отклонении стика.
Примечания
- Нет защиты от переполюсовки, при подключении питания соблюдайте полярность!
- Красный провод +5V от контроллера двигателя подключать не нужно. Конвертер формирует выходной сигнал автономно, используя питание от силовой батареи.
