Конвертер сигналов р/у (RC) для BLDC контроллеров электротранспорта одноканальный (KEYIUAV)
Профессиональное решение для управления контроллерами бесщёточных двигателей BLDC для электротранспорта при помощи популярной бюджетной радиоаппаратуры марок "Microzone", "НotRC" и их аналогов. Используется для создания дистанционно управляемых электрических тележек и роботизированных платформ различного назначения на колёсном и гусеничном ходу.
Преобразует стандартный RC-сигнал ШИМ (PWM 1000–2000 мкс) от приемника радиоаппаратуры в аналоговое напряжение (0,8–4,2 В) для управления ручкой газа (акселератором).
Ключевые преимущества
-
Прямое подключение к АКБ транспортного средства (15–80 В): нет необходимости в организации отдельной цепи питания для конвертера с нестандартным напряжением.
-
Встроенный стабилизатор (5 В, 500 мА): нет необходимости в организации отдельной цепи питания 5 В для приёмника радиоаппаратуры, приёмник питается непосредственно от конвертера.
- Готовый корпус: Механическая защита компонентов конвертера и простой монтаж двумя винтами.
-
Заливка корпуса компаундом: Конвертер не боится брызг, грязи, конденсата и вибраций, что критично для садовой или уборочной техники (например, радиоуправляемых косилок).
-
Расширенный набор функций: Кроме сигналов акселератора и реверса, конвертер поддерживает дистанционное переключение электронных передач (трёх скоростей), а также может самостоятельно замыкать контакты тормоза высокого или низкого уровня для активации функции электронного торможения (если такая функция имеется у контроллера двигателя).
-
Расширенная калибровка: Потенциометры конвертера позволяют задать минимальную полку напряжения (чтобы мотор не дергался в нейтрали) и максимальную (чтобы контроллер выдавал 100% мощности). На более простых конвертерах потенциометры служат лишь для выравнивания синхронности каналов между собой.
Технические характеристики
| Входное рабочее напряжение, В | 15–80 DC |
| Входной сигнал | ШИМ (PWM) 1–2 мс (1000–2000 мкс) |
| Выходной сигнал газа | Аналоговый (0,8–4,2 В) |
| Выход для питания приемника | 5 В, 500 мА, стабилизированный |
| Габариты корпуса | 75 × 50 × 21 мм |
| Расстояние между монтажными отверстиями | 66 мм |
| Диаметр монтажных отверстий | 4 мм |

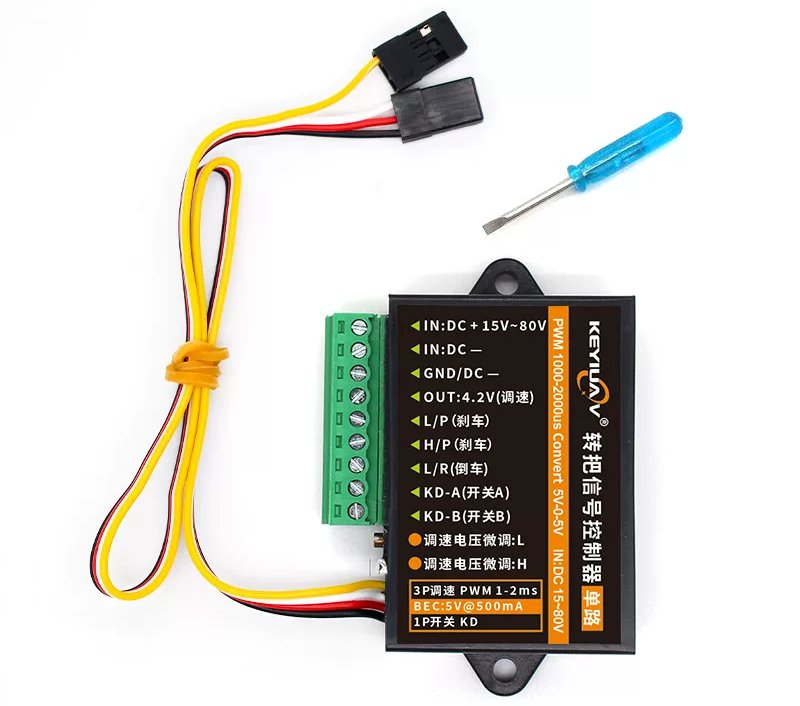

Функционал и назначение контактов
Модуль оснащен винтовым клеммником для надежного подключения к контроллеру двигателя:
-
IN: DC (+) — Плюс основного питания (подключается к АКБ).
-
IN: DC (-) — Минус основного питания.
-
GND/DC (-) — Сигнальная земля (минус) для согласования с контроллером мотора.
-
OUT: 4.2V — Выход управляющего сигнала газа (подключается к сигнальному проводу ручки газа контроллера).
-
L/P — Низковольтный тормоз (Low Brake).
-
H/P — Высоковольтный тормоз (High Brake).
-
L/R — Реверс (Задний ход).
-
KD-A / KD-B — Контакты переключения трех скоростей (электронных передач).
Органы регулировки на плате:
-
L — Потенциометр подстройки нижнего порога напряжения акселератора (минимальные обороты / холостой ход).
-
H — Потенциометр подстройки верхнего порога напряжения акселератора (максимальные обороты / полный ход).
Примечания
- Нет защиты от переполюсовки, при подключении питания соблюдайте полярность!
- Красный провод +5V от контроллера двигателя подключать не нужно. Конвертер формирует выходной сигнал автономно, используя питание от силовой батареи.
- Если на контроллере двигателя минусовые провода ручки газа и реверса объединены внутри, достаточно подключить только один из них к порту GND/DC- конвертера.
