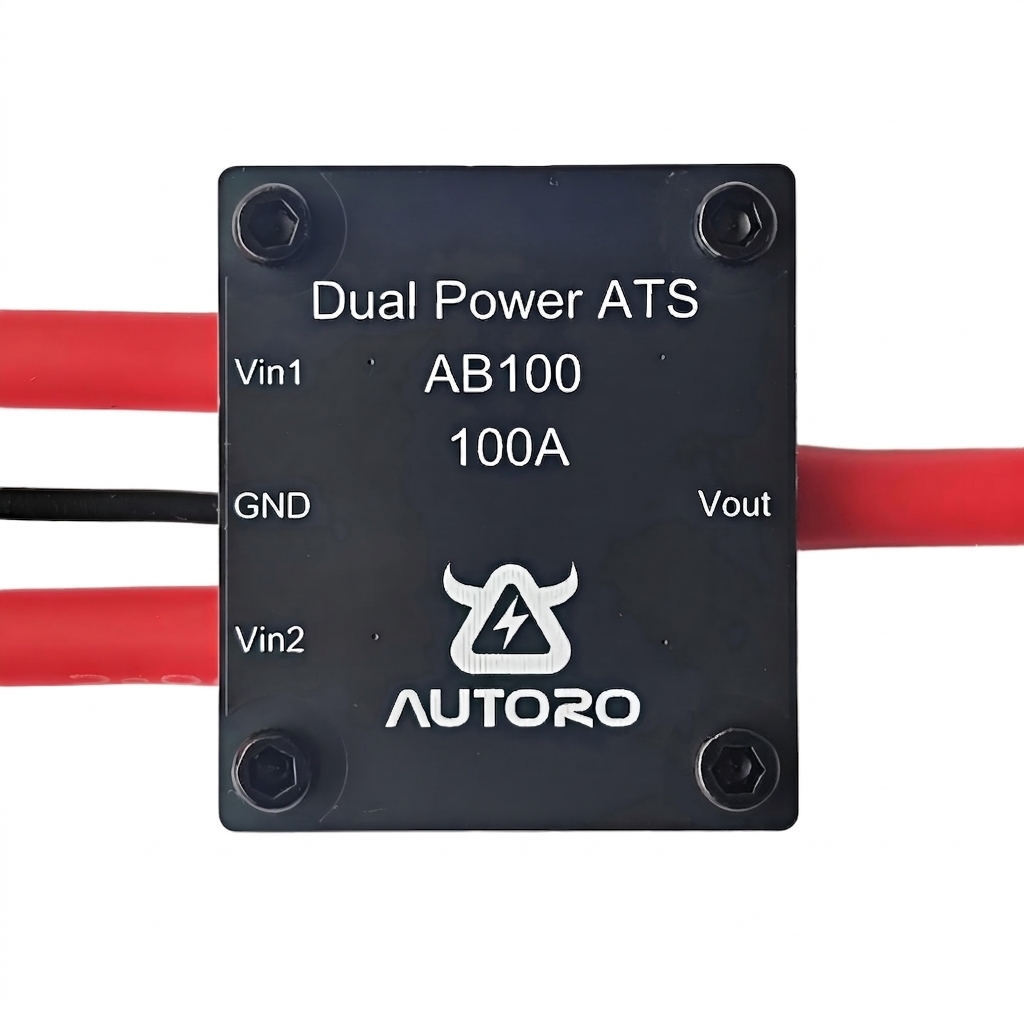

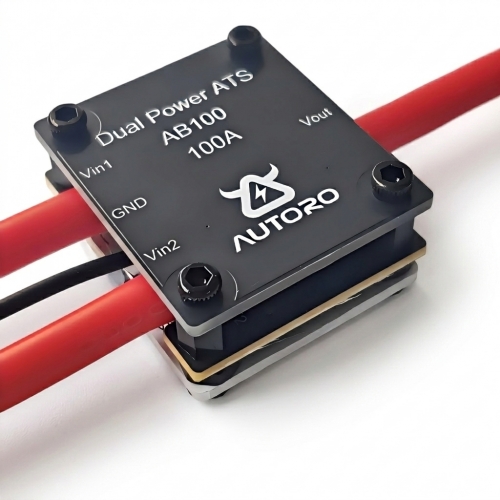

Модуль питания нагрузки от двух АКБ (5-100 В, 100 А, AUTORO AB100)
AUTORO Dual Power ATS AB100 — это силовое устройство для управления параллельным разрядом двух аккумуляторов на одну общую нагрузку. Модуль полностью изолирует входы между собой, исключая короткое замыкание и перетекание токов между аккумуляторами.
Устройство автоматически выбирает аккумулятор с более высоким напряжением и разряжает его первым. Как только напряжения обоих аккумуляторов сравниваются, модуль переходит в режим их одновременного разряда, суммируя ёмкость и увеличивая отдачу по току.
Устройство применяется в электротранспорте, робототехнике, системах резервного питания.
Ключевые преимущества
- Бесшовное переключение: Переключение между источниками питания происходит с нулевой задержкой.
- Безопасная изоляция: Позволяет одновременно подключать аккумуляторы с разной степенью заряда и с разной ёмкостью.
- Суммирование ёмкости: При равном напряжении обе батареи отдают ток одновременно, увеличивая запас хода и нагрузочную способность.
Технические характеристики
| Напряжение, В | 5-100 |
| Максимальный ток, А | 100 |
| Силовые провода (Vin1, Vin2, Vout) | 10 AWG (длина 100 мм) |
| Провод заземления (GND) | 22 AWG (длина 100 мм) |
| Размеры корпуса, мм | 34 × 30 × 14 |
| Масса, г | 40 |
Порядок подключения
- Запрещается подключать входные провода при подсоединённой нагрузке (для исключения скачка тока и искрения).
- Сначала подключите черный провод заземления GND.
- Подключите первый силовой вход (Vin1) и проверьте наличие напряжения на выходе.
- Подключите второй силовой вход (Vin2) и повторно проверьте выходное напряжение.
- Только после успешной проверки подключите нагрузку к проводу Vout.
Эксплуатационные ограничения
- Автоматические выключатели: Не рекомендуется использовать автоматические выключатели (автоматы) в цепи управления. Возникающая при смыкании контактов дуга может повредить модуль. Если автомат установлен, всегда отключайте нагрузку перед его включением.
- Индуктивная нагрузка (электродвигатели): При рекуперативном торможении мотора возникает противо-ЭДС. Суммарное напряжение питания и противо-ЭДС не должно превышать предельно допустимое рабочее напряжение модуля.
- Инверторы: При расчёте рабочего тока учитывайте КПД инвертора и внутренние потери (например, при КПД 50% фактический ток через модуль будет в 2 раза выше рассчитанного тока нагрузки).
- Зарядка аккумуляторов: Каждый из двух аккумуляторов должен заряжаться отдельно. Запрещено подавать зарядный ток обратно в аккумуляторы через выходной провод Vout.
