Конвертер сигналов промышленных джойстиков для контроллеров электротранспорта двухканальный (POT-DX)
Конвертер POT-DX предназначен для управления двухмоторными электротележками и самоходными платформами при помощи:
- Стандартных промышленных проводных джойстиков (потенциометрических или с датчиками Холла).
- Стандартных контроллеров бесщёточных двигателей BLDC для лёгкого электротранспорта.
Устройство преобразует сигналы джойстика в сигналы акселератора (газа) и реверса (заднего хода) для контроллеров двигателей правого и левого борта транспортного средства.
Ключевые преимущества
- Поддержка стандартных промышленных джойстиков: Работа от проводных потенциометров (0–5 В) или датчиков Холла (1–4 В).
- Встроенное микширование (V-Tail): Автоматическое сведение сигналов хода и поворота для бортового разворота.
- Устранение дисбаланса сигналов: Калибровка нейтрали кнопкой SET фиксирует точный центр джойстика, исключая уход техники в сторону.
- Точная подстройка выходов: Четыре подстроечных резистора позволяют настроить уровни сигналов акселератора, чувствительность джойстика, а также плавность разгона и торможения.
- Инверсия реверса: Быстрая смена направления вращения каждого двигателя без необходимости переподключения фазных проводов.
- Встроенный выход питания 5 В: Питание джойстика непосредственно от конвертера.
- Высокое быстродействие: Быстрый отклик и плавная кривая выходного напряжения.
Характеристики
| Режим работы | Двухканальный со встроенным микшированием (дифференциальный ход) |
| Напряжение питания, В | 7–15 DC |
| Потребляемый ток, мА | <10 |
| Входные сигналы | Два канала аналогового напряжения 0–5 В |
| Выходные сигналы | Два аналоговых канала акселератора (0...1 – 4...5 В) плюс два сигнала реверса (высокий/низкий логический уровень) |
| Выход питания, В | 5 (стабилизированный) |
| Габариты платы, мм | 36 × 41 × 10 |
| Монтажные отверстия | 35 × 30 мм (М3) |
| Масса, г | 10 |
Как работает встроенное микширование
-
Движение прямо (вперёд/назад): На оба выхода конвертера синхронно подается одинаковое напряжение сигнала акселератора. При движении назад дополнительно активируются оба выхода реверса конвертера.
-
Плавный поворот в движении: Конвертер пропорционально снижает напряжение на внутреннем по отношению к повороту борте, заставляя машину плавно поворачивать по дуге.
-
Разворот на месте: При отклонении стика поворота до упора в сторону (без движения вперёд) один мотор начинает вращаться вперёд, а второй назад. Платформа разворачивается вокруг своей оси на одном месте.

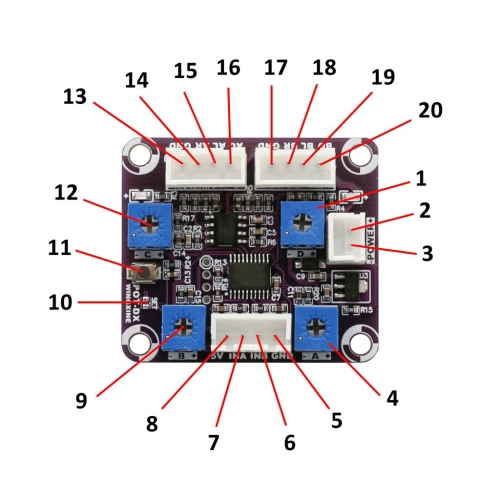

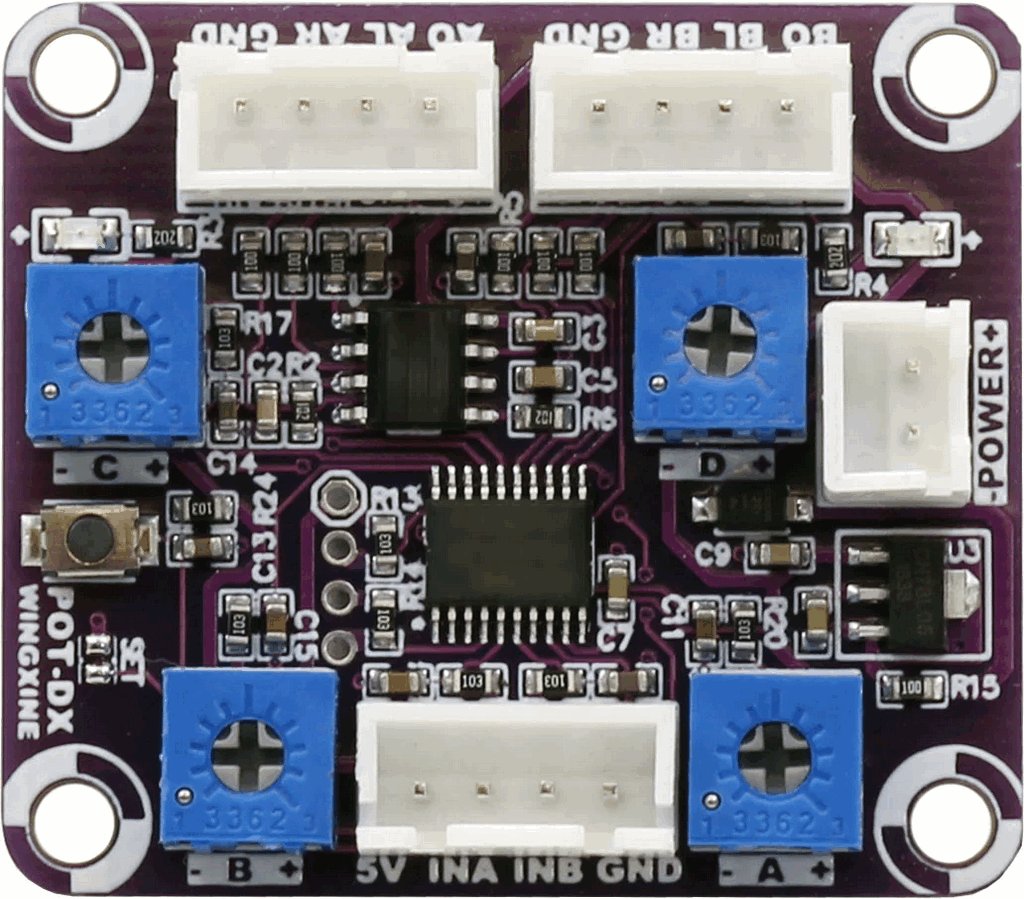

Назначение выводов конвертера
| 1 | Настройка нижнего уровня сигнала акселератора: По часовой стрелке: максимум 1 В. Против часовой стрелки: минимум 0 В. Настраивается так, чтобы двигатели стартовали одновременно при отклонении джойстика из нейтрального положения вверх или вниз. |
| 2-3 | Питание конвертера (7-15 В DC): 2 - плюс питания (+) 3 - минус питания (-) |
| 4 | Настройка плавности ускорения и замедления: По часовой стрелке: более плавный разгон/торможение. Против часовой стрелки: более резкий отклик. |
| 5-8 | Вход для подключения джойстика: 5 (GND) - общая земля (минус). 6 (INB) - сигнал направления (вправо/влево). 7 (INA) - сигнал акселератора (вперёд/назад). 8 (5V) - питание джойстика +5 В. |
| 9 | Настройка усиления входа для потенциометрических джойстиков: По часовой стрелке: усиление входного сигнала (чувствительность джойстика выше). Против часовой стрелки до упора: без усиления (для джойстиков на датчиках Холла). |
| 10 | (SET) Светодиод-индикатор. |
| 11 | Кнопка калибровки нейтрали. |
| 12 | Настройка верхнего уровня сигнала акселератора: По часовой стрелке: максимум 5 В. Против часовой стрелки: минимум 4 В. Настраивается так, чтобы двигатели вращались с одинаковой скоростью при отклонении джойстика в крайнее верхнее или крайнее нижнее пложение. |
| 13-16 | Выход для подключения контроллера двигателя A: 13 (GND) - общая земля контроллера. 14 (AR) - инвертированный сигнал реверса. 15 (AL) - прямой сигнал реверса. 16 (AO) - сигнал акселератора. |
| 17-20 | Выход для подключения контроллера двигателя B: 17 (GND) - общая земля контроллера. 18 (BR) - инвертированный сигнал реверса. 19 (BL) - прямой сигнал реверса. 20 (BO) - сигнал акселератора. |
Калибровка нейтрали
- Подключите к конвертеру джойстик и включите питание конвертера.
- Установите джойстик в нейтральное положение.
- Нажмите кнопку (11).
- Светодиод-индикатор (10) начнёт быстро мигать. Нажмите кнопку (11) ещё раз, чтобы сохранить результат калибровки.
Конвертер сохранит фактическое положение джойстика как нейтральное: при повторном включении питания и при таком же положении джойстика двигатели вращаться не будут.
Примечания
- Нет защиты от переполюсовки, при подключении питания соблюдайте полярность!
