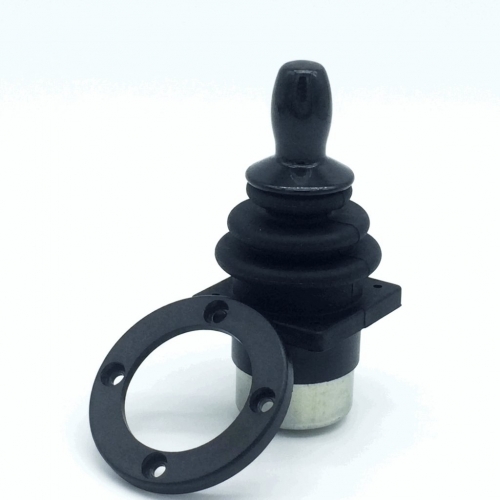

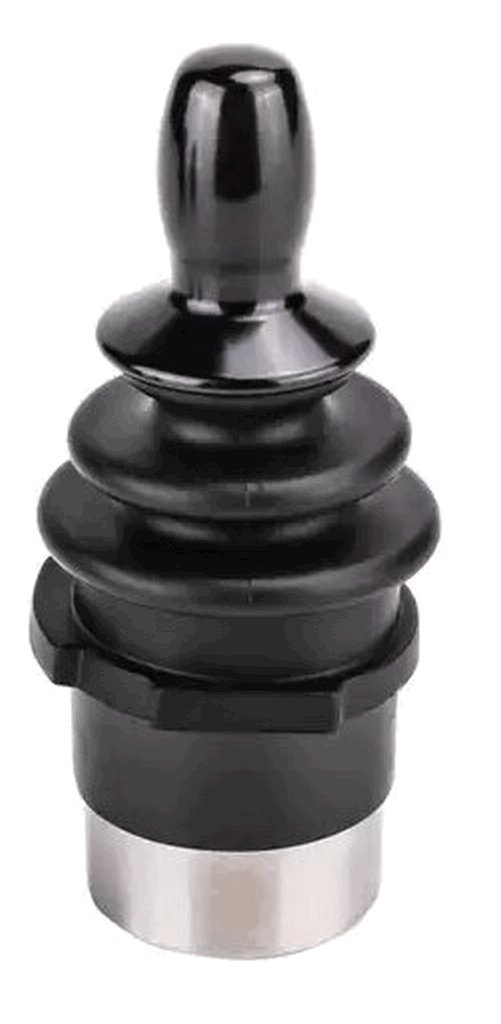

Джойстик промышленный двухосевой на датчиках Холла (SMC30B)
Профессиональный прецизионный двухосевой манипулятор SMC30B на базе бесконтактных датчиков Холла предназначен для точного управления промышленным оборудованием, электрическими тележками, робототехникой, видеокамерами и другими устройствами.
Отсутствие механических истирающихся контактов обеспечивает высокую надёжность и долговечность в жёстких условиях эксплуатации.
Может применяться для управления двумя стандартными контроллерами для электротранспорта одновременно, обеспечивая управление движением вперёд/назад и бортовой разворот. Подключается к контроллерам через конвертер сигналов.
Ключевые преимущества
- Высокая точность и надежность: Бесконтактный датчик Холла (made in Germany) с линейной коррекцией во всем рабочем диапазоне температур.
- Долговечность: Срок службы не менее 5 млн. циклов.
- Защищённое исполнение: Класс защиты верхнего модуля (выше монтажной панели) — IP65. Устойчив к пыли, влаге и вибрациям.
-
Эргономика и механика: Пружинный механизм автовозврата в центральное положение, плавный ход, рукоятка без встроенных кнопок.
- Надёжные материалы: Корпус и шарнирный механизм выполнены из нержавеющей стали и алюминиевого сплава.
Характеристики
| Тип датчика | Бесконтактный датчик Холла |
| Количество осей | 2 оси (X, Y) |
| Наличие кнопок | Нет |
| Угол отклонения | +-20о (квадратный ограничитель хода) |
| Зона управления | 360° во всех направлениях |
| Механизм возврата | Пружинный автовозврат в центр |
| Напряжение питания, В | 5 DC |
| Ток потребляемый, мА | 9–25 |
| Интерфейс | Аналоговый 0,5–4,5 В Нейтральное положение - 2,5 В |
| Срок службы | Не менее 5 млн. операций |

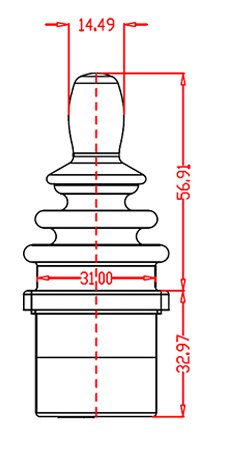

| Габариты основания, мм | 38 х 38 х 31.5 |
| Монтажные отверстия | 4 штуки; диаметр 3,2 мм; расположение: квадрат 28 х 28 мм |
| Требования к месту установки | Плоская панель толщиной 0,8–2,0 мм Отверстие в панели: круглое, диаметр 31,6 мм |

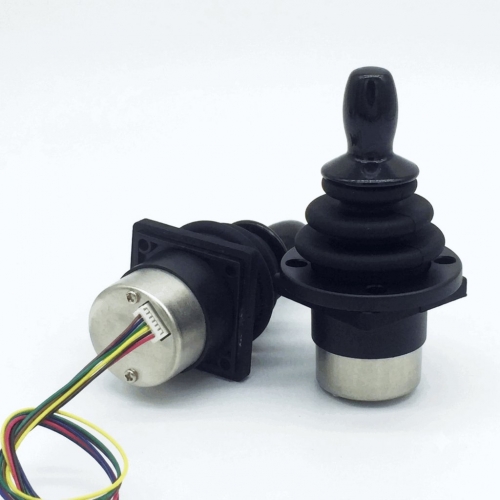

| Кабель | Длина 180 мм (разъем JST 1,25 мм; 6-pin) |
| Степень защиты | IP65 (выше монтажной панели) |
| Рабочая температура, °C | -40...+70 |
| Температура хранения, °C | -55...+85 |
Назначение выводов джойстика
| 1 (Красный) | +5V (Питание) |
| 2 (Чёрный) | GND (Общий/Земля) |
| 3 (Желтый) | Не используется |
| 4 (Зеленый) | Не используется |
| 5 (Синий) | Выход сигнала оси X |
| 6 (Коричневый) | Выход сигнала оси Y |
