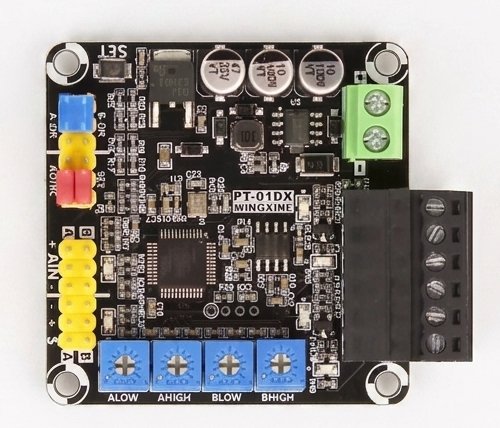

Конвертер сигналов джойстика и р/у (RC) для контроллеров электротранспорта двухканальный (PT-01DX)
Конвертер PT-01DX предназначен для управления двухмоторными электротележками и самоходными платформами при помощи:
- Стандартных промышленных проводных джойстиков (потенциометрических или с датчиками Холла).
- Популярной бюджетной радиоаппаратуры ("Microzone", "НotRC" и др.).
- Стандартных контроллеров бесщёточных двигателей BLDC для лёгкого электротранспорта.
Устройство преобразует сигналы джойстика или радиоаппаратуры в сигналы акселератора (газа) и реверса (заднего хода) для двух контроллеров.
Ключевые преимущества
- Два режима входного сигнала:
- RC (Radio Control): Прямое подключение к приёмнику радиоаппаратуры (ШИМ сигнал 1000–2000 мкс).
- AD (Analog): Работа от проводных потенциометров (0–5 В) или датчиков Холла (1–4 В).
- Встроенное микширование (V-Tail): Автоматическое сведение сигналов хода и поворота для бортового разворота.
- Устранение дисбаланса сигналов: Калибровка нейтрали кнопкой SET фиксирует точный центр джойстика, исключая уход техники в сторону.
- Точная подстройка выходов: Четыре подстроечных резистора позволяют раздельно настроить стартовое (0–1 В) и максимальное (4–5 В) напряжение сигнала акселератора для каждого из двух контроллеров.
- Переключатели реверса: Быстрая смена направления вращения каждого двигателя без переподключения фазных проводов.
- Прямое подключение к АКБ транспортного средства (24–85 В): Нет необходимости в организации отдельной цепи питания для конвертера с нестандартным напряжением.
- Встроенный выход питания 5 В: Питание джойстика или приёмника радиоаппаратуры непосредственно от конвертера.
- Высокое быстродействие: Быстрый отклик и плавная кривая выходного напряжения.
Характеристики
| Режим работы | Двухканальный со встроенным микшированием (дифференциальный ход) |
| Напряжение питания, В | 24–85 DC |
| Потребляемый ток, мА | <10 |
| Входные сигналы | 1) Два канала ШИМ (PWM) 1000–2000 мкс (Тангаж/Крен или Throttle/Steering) 2) Два канала аналогового напряжения 0–5 В |
| Выходные сигналы | Два аналоговых канала акселератора (0...1 – 4...5 В) плюс два сигнала реверса (высокий/низкий логический уровень) |
| Выход питания, В | 5 (стабилизированный) |
| Габариты платы, мм | 50 × 50 × 15 |
| Монтажные отверстия | 45 × 45 мм (М3) |
| Масса, г | 10 |
Как работает встроенное микширование
-
Движение прямо (вперёд/назад): На оба выхода конвертера синхронно подается одинаковое напряжение сигнала акселератора. При движении назад дополнительно активируются оба выхода реверса конвертера.
-
Плавный поворот в движении: Конвертер пропорционально снижает напряжение на внутреннем по отношению к повороту борте, заставляя машину плавно поворачивать по дуге.
-
Разворот на месте: При отклонении стика поворота до упора в сторону (без движения вперёд) один мотор начинает вращаться вперёд, а второй назад. Платформа разворачивается вокруг своей оси на одном месте.

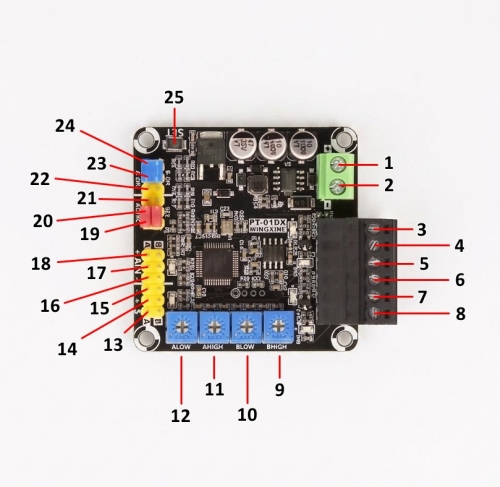

Назначение выводов конвертера
| 1 | (+) Плюс питания конвертера. |
| 2 | (-) Минус питания конвертера. |
| 3 | (GND) Минус сигнала канала A (общая земля контроллера). |
| 4 | (DIR) Сигнал реверса канала A (высокий / низкий уровень). |
| 5 | (OUT) Сигнал акселератора канала A (аналоговое напряжение). |
| 6 | (GND) Минус сигнала канала B (общая земля контроллера) . |
| 7 | (DIR) Сигнал реверса канала B (высокий / низкий уровень) . |
| 8 | (OUT) Сигнал акселератора канала B (аналоговое напряжение) . |
| 9 | (BHIGH) Настройка верхнего порога сигнала акселератора канала B (4...5 В). |
| 10 | (BLOW) Настройка нижнего порога сигнала акселератора канала B (0...1 В). |
| 11 | (AHIGH) Настройка верхнего порога сигнала акселератора канала A (4...5 В). |
| 12 | (ALOW) Настройка нижнего порога сигнала акселератора канала А (0...1 В). |
| Для выводов 13–24 левый ряд контактов (ближе к краю платы) относится к каналу А, правый ряд контактов (ближе к центру платы) относится к каналу В. | |
| 13 | (S) Сигнал приёмника радиоаппаратуры. |
| 14 | (+) Выход питания +5 В для приёмника радиоаппаратуры. |
| 15 | (-) Минус/земля (GND) приёмника радиоаппаратуры. |
| 16 | (-) Минус/земля (GND) проводного джойстика. |
| 17 | (IN) Сигнал проводного джойстика. |
| 18 | (+) Выход питания +5 В для проводного джойстика. |
| 19–21 | (AD/RC) Перемычки выбора входного сигнала: 19 и 20 замкнуты: выбран входной сигнал от проводного джойстика. 20 и 21 замкнуты: выбран сигнал от приёмника радиоаппаратуры. |
| 22–24 | (DR) Перемычки настройки инверсии сигнала реверса: 22 и 23 замкнуты: инверсия реверса выключена. 23 и 24 замкнуты: инверсия реверса включена. Функция позволяет изменить логику направления движения (сигнала DIR) на плате без физической перекоммутации и перепайки силовых проводов моторов (если при отклонении джойстика вперёд, двигатель вращается назад и наоборот). |
| 25 | (SET) Кнопка калибровки нейтрали. |
Настройка потенциометров
-
Потенциометры ALOW и BLOW: По часовой стрелке: максимум 1 В, против часовой стрелки: минимум 0 В. Настраивается так, чтобы моторы стартовали одновременно при отклонении джойстика из нейтрального положения вверх или вниз.
-
Потенциометры AHIGH и BHIGH: По часовой стрелке: максимум 5 В, против часовой стрелки: минимум 4 В. Настраивается так, чтобы моторы вращались с одинаковой скоростью при крайнем верхнем и крайнем нижнем положении джойстика.
Калибровка нейтрали
- Подключите к конвертеру джойстик или приёмник радиоаппаратуры.
- Включите питание конвертера.
- Установите проводной джойстик или стики пульта управления радиоаппаратуры в нейтральное положение (в котором оба двигателя не должны вращаться).
- Нажмите кнопку SET.
Конвертер сохранит фактическое положение джойстика/стиков как нейтральное: при повторном включении питания и при таком же положении джойстика/стиков двигатели вращаться не будут.
Примечания
- Нет защиты от переполюсовки, при подключении питания соблюдайте полярность!
