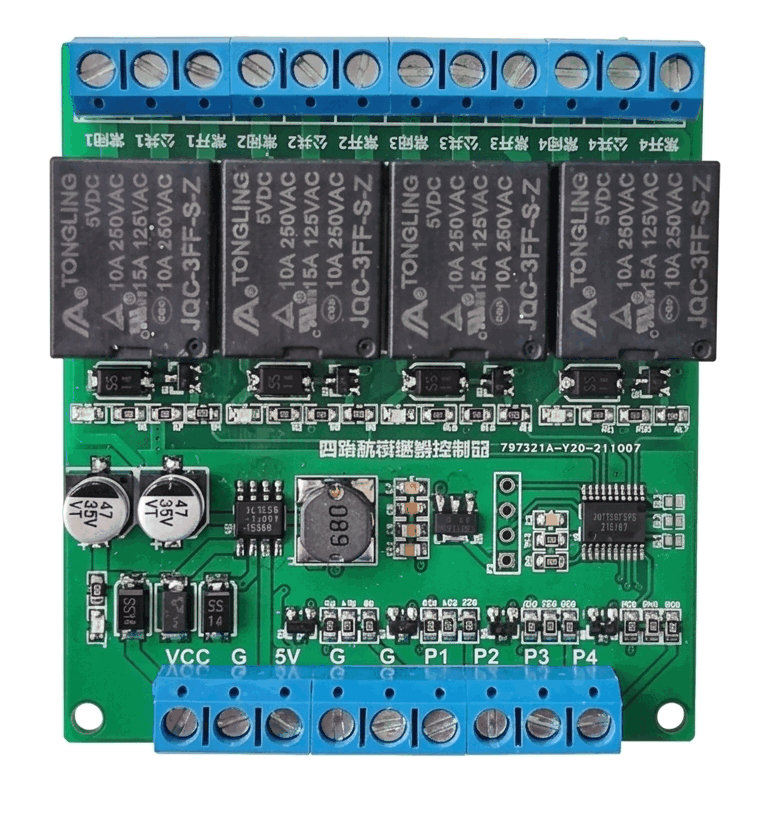

Конвертер сигналов р/у (RC) для навесного оборудования четырёхканальный
Конвертер сигналов р/у (RC) для навесного оборудования четырёхканальный — устройство для дистанционного переключения силовых цепей и управления нагрузками с помощью стандартных сигналов радиомодельных приемников (RC PWM). Оснащён производительным микроконтроллером для быстрого отклика и поддерживает режимы независимого управления или взаимоблокировки (интерлок).
Ключевые преимущества
- Гибкое питание: работа от источника 7–20 В (рекомендуется 12 В) с выходом 5 В до 200 мА либо прямое питание от внешнего источника 5 В (от 2 А).
- Два режима работы: независимое переключение 4 реле или двухгрупповой режим взаимоблокировки (интерлок) для реверсивного управления.
- Широкая совместимость: поддержка входных PWM-сигналов с амплитудой от 2.5 до 10 В от любых RC-приемников.
- Надежная коммутация: силовые реле с нагрузочной способностью до 2 кВт (до 10А 250VAC / 15A 125VAC) и светодиодной индикацией срабатывания.
- Компактный монтаж: плата размером 70×64 мм с крепежными отверстиями M3.
Область применения
- Дистанционное управление бортовым оборудованием, освещением и дополнительными устройствами на радиоуправляемых моделях.
- Коммутация мощных нагрузок, электроприводов и реверсивных механизмов через радиоаппаратуру.
- Проекты автоматизации и робототехники с управлением от PWM-контроллеров.
Режимы работы
- Режим 1 (по умолчанию — 4 независимых реле): при подаче сигнала более 1700 мкс на входы P1–P4 соответствующее реле замыкается, при сигнале менее 1700 мкс — размыкается.
- Режим 2 (взаимоблокировка / интерлок — при замкнутой перемычке B1): канал P1 управляет реле 1 и 2 в противофазе (сигнал >1700 мкс замыкает реле 1 и размыкает реле 2; сигнал
Схема подключения
- Вариант 1 (Питание 7–20 В через VCC, рекомендуется 12 В):
VCC: подключение питания 7–20 В.GND: общая земля (все массы соединены).5V: выход питания 5 В (до 200 мА) для внешних устройств или приемника.P1–P4: входные сигналы PWM от приемника (1000–2000 мкс).
- Вариант 2 (Питание от внешнего источника 5 В ≥ 2 А):
VCC: не подключается.GND: общая земля.5V: вход внешнего питания 5 В.P1–P4: входные сигналы PWM от приемника.
- Выходы реле: для каждого канала доступны контакты нормально разомкнутые (NO) и нормально замкнутые (NC).
Характеристики
| Напряжение питания (VCC) | 7–20 В DC (рекомендуется 12 В) |
| Альтернативное питание (5V) | 5 В DC (при токе внешнего источника от 2 А) |
| Выход питания 5 В (при питании VCC) | 5 В, до 200 мА |
| Входной сигнал | RC PWM (1000–2000 мкс, высокий уровень) |
| Амплитуда управляющего сигнала | 2.5–10 В (стандарт для RC-приемников — 5 В) |
| Количество каналов | 4 независимых силовых реле |
| Коммутируемая мощность / ток | до 2 кВт (10A 250VAC / 15A 125VAC / 10A 30VDC) |
| Тип контактов реле | NO/COM/NC (перекидной) |
| Размеры платы | 70 × 64 мм |
| Крепление | 2 отверстия под винты M3 |
