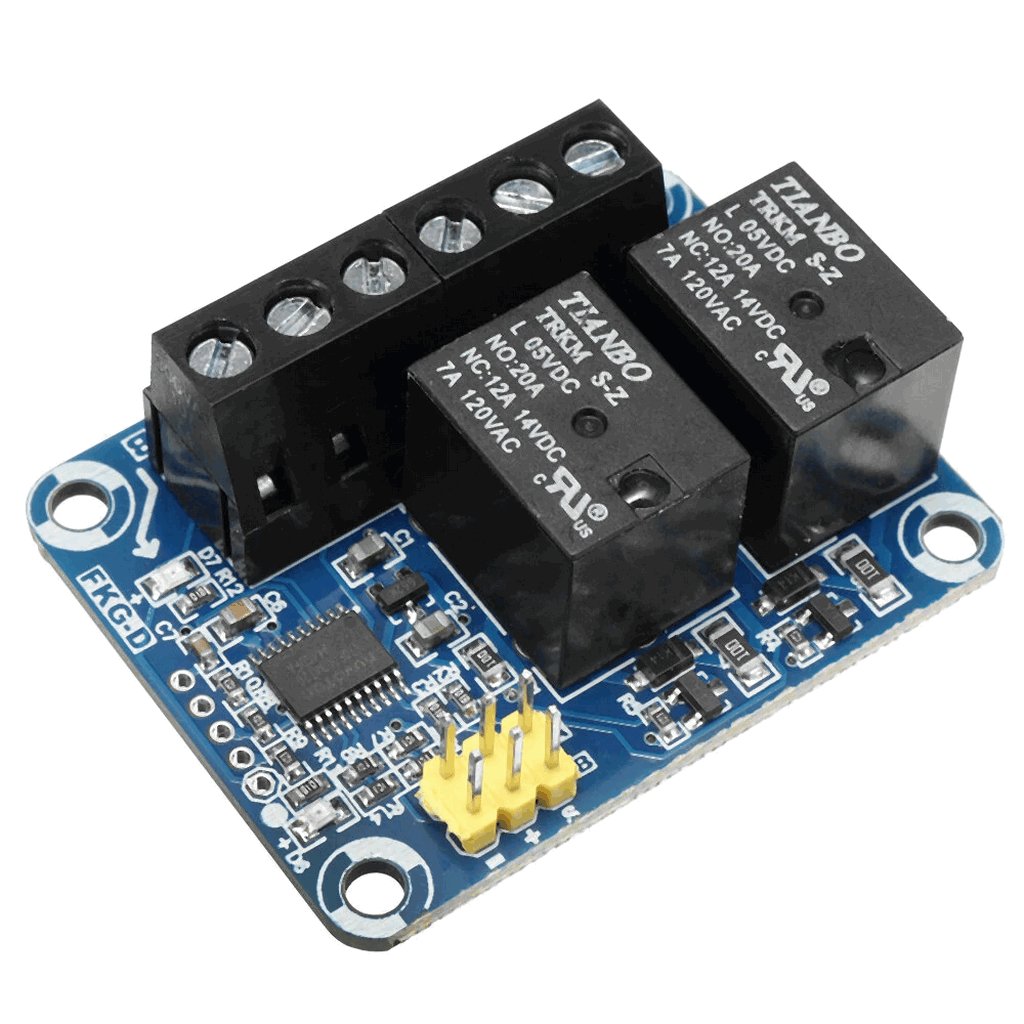

Конвертер сигналов р/у (RC) для навесного оборудования двухканальный
Конвертер FKG-D предназначен для дистанционного управления навесным оборудованием самоходных платформ при помощи популярной бюджетной радиоаппаратуры ("Microzone", "НotRC" и др.).
Устройство преобразует сигналы радиоаппаратуры в срабатывание механических реле.
Область применения
- Управление светотехникой: дистанционное включение и выключение фар, габаритных огней, проблесковых маяков.
- Управление звуковой сигнализацией: включение и выключение гудков, сирен, громкоговорителей.
- Запуск и остановка основных двигателей: дистанционный "поворот ключа" для запуска/остановки ДВС или контроллеров ходовых электродвигателей BLDC.
- Гидравлика и линейные актуаторы: коммутация гидронасосов или актуаторов для подъёма/опускания кузовов и платформ, бульдозерных отвалов, регулировки высоты клиренса.
- Управление навесным оборудованием: лебёдками, помпами, насосами, опрыскивателями, разбрасывателями удобрений, приводами косилок, пропольщиков, культиваторов.
- Безопасность:
- управление стояночным тормозом
- дистанционный разрыв цепей управления или электропитания при возникновении неисправности основного оборудования.
Ключевые преимущества
- Независимое управление двумя каналами.
- Гальваническая развязка цепи управления от цепи коммутации нагрузки.
- Коммутация токов до 20 А без необходимости применения дополнительных реле или контакторов.
- Реле с перекидными контактами (SPDT): одновременная поддержка сигналов типа NO и NC.
- Гистерезис на входе: предотвращает дребезг контактов реле при ручном управлении.
- Светодиодные индикаторы состояния реле.
- Питание от приёмника радиоаппаратуры: отдельная цепь питания не требуется.
Характеристики
| Напряжение питания, В | 5–8 В (DC), питание непосредственно от приёмника радиоаппаратуры |
| Потребляемый ток, мА | <400 (ток срабатывания реле) |
| Входные сигналы | Два канала ШИМ (PWM): 1000–2000 мкс, 50 Гц, амплитуда импульса 3–7,2 В. |
| Выходные сигналы | Два механических реле типа SPDT |
| Коммутируемая нагрузка | NO (нормально разомкнутый): 20 A NC (нормально замкнутый): 12 A / 14 В DC Переменный ток: 7 A / 120 В AC |
| Габариты платы, мм | 46.8 × 36.5 × 17.3 |
| Монтажные отверстия | 40 × 30 мм (М3) |
| Масса, г | 24 |

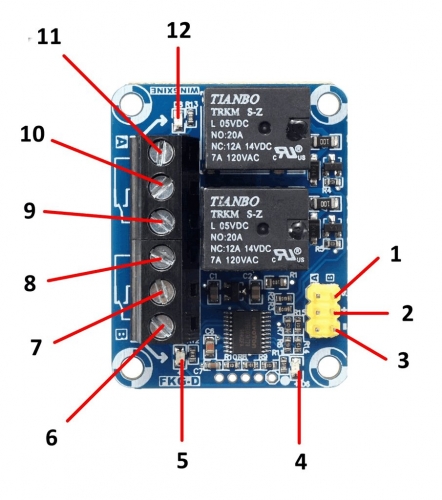

Назначение выводов конвертера
| 1-3 | Входной сигнал и питание. Контакты с правой стороны (расположенные ближе к краю платы) - вход канала В. Контакты с левой стороны (расположенные ближе к центру платы) - вход канала А. 1 (S) - сигнал PWM. 2 (+) - плюс питания от приёмника радиоаппаратуры. 3 (-) - земля (минус). |
| 4 | Светодиод-индикатор наличия питания. |
| 5 | Светодиод-индикатор канала B. Загорается при срабатывании реле. |
| 6-8 | Выход канала B: 6-7 NO 6-8 NC |
| 9-11 | Выход канала А: 9-10 NO 9-11 NC |
| 12 | Светодиод-индикатор канала А. Загорается при срабатывании реле. |
Логика работы и гистерезис
| Входной сигнал | Выходной сигнал |
| < 1,4 мс | Реле выключено (на управляющих контактах реле напряжения нет). |
| 1,4...1,6 мс | Зона гистерезиса. При нахождении входного сигнала в этом диапазоне переключения реле не происходит для защиты от дребезга контактов и ложных срабатываний. |
| > 1,6 мс | Реле включено (на управляющих контактах реле есть напряжение). |
Примечания
- Для управления мощной нагрузкой применяйте промежуточные контакторы или реле соответствующей мощности.
- При подключении соблюдайте полярность! Неправильное подключение может вывести конвертер из строя.
