Конвертер сигналов р/у (RC) для BLDC контроллеров трёхканальный (KEYIUAV)

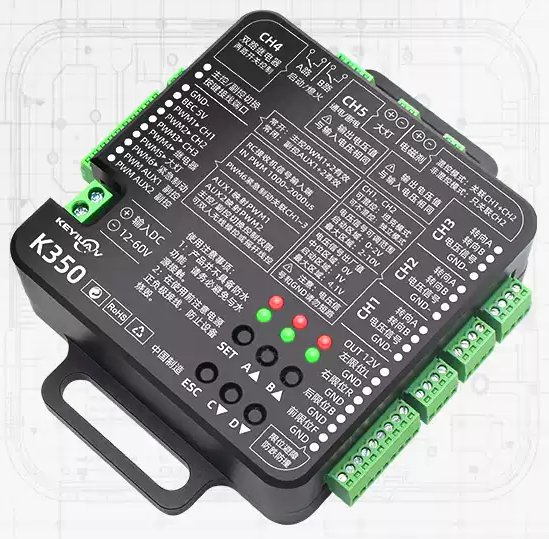

Промышленный конвертер сигналов KEYIUAV K350 — многофункциональный трехканальный преобразователь сигналов аппаратуры радиоуправления PWM (1000–2000 мкс) в аналоговое напряжение (0–10 В / 1–4.1 В) в прочном фрезерованном алюминиевом корпусе CNC. Предназначен для прямой интеграции стандартных RC-пультов (FlySky, RadioLink, MicroZone, HotRC и др.) с промышленными контроллерами двигателей, частотными преобразователями, гидравлическими клапанами и силовой электроникой спецтехники (газонокосилки, гусеничные платформы, агророботы).
Ключевые особенности
- Преобразование PWM в аналоговое напряжение (3 канала): Преобразует сигналы 6-канального RC-приемника (1000–2000 мкс) в управляющее аналоговое напряжение BLDC контроллеров для электротранспорта (CH1, CH2, CH3) с настраиваемыми порогами (старт 0–2 В, макс. 2–10 В, по умолчанию 1–4.1 В).
- Переключаемые режимы движения:
- Танковый режим (Tank Mode): встроенный микшер для гусеничной и двухмоторной техники (вперед/назад и дифференциальный разворот).
- Независимый режим (Independent Mode): раздельное управление мостами и углом поворота колес.
- Широкий диапазон питания DC 12–60V: Позволяет подключать модуль напрямую к силовой бортовой сети без дополнительных понижающих DC-DC преобразователей.
- Расширенные каналы управления периферией:
- CH4: двухканальное силовое реле (запуск/глушение ДВС, включение/отключение питания и т.п.).
- CH5: управляемый силовыми ключами выход на фару или электромагнитный тормоз (выходное напряжение равно входному).
- Система безопасности и концевики: Встроенные входы для 4 концевых выключателей обхода препятствий (передний, задний, левый, правый) и канал аварийного торможения (PWM6).
- Двухпользовательский контроль (Main/Sub Control): Входы AUX1/AUX2 позволяют реализовать переключение между основным и ведомым пультами управления.
- Цельнолитой корпус CNC с помехозащитой: Прочный корпус из алюминиевого сплава эффективно рассеивает тепло и экранирует плату от электромагнитных помех силовых моторов.
Области применения
- Роботизированные газонокосилки и мульчеры: управление ходовыми моторами, высотой среза и запуском ДВС.
- Сельскохозяйственные и садовые самоходные тележки: дистанционное управление движением и опрыскивателями.
- Гусеничные и колесные робототехнические платформы.
- Роботы для очистки солнечных батарей и промышленный клининг: точное управление приводом щетки и перемещением.
Технические характеристики
| Бренд | KEYIUAV |
| Модель | K350 |
| Тип устройства | Промышленный трехканальный конвертер PWM в аналоговый сигнал |
| Входное напряжение питания | DC 12–60 В |
| Входной сигнал RC | PWM 1000–2000 мкс (6 каналов) |
| Выходной аналоговый сигнал | 3 канала (CH1, CH2, CH3) |
| Диапазон выходного напряжения | Нейтраль: 0 В Стартовая зона: 1 В (настраивается 0–2 В) Максимальная зона: 4.1 В (настраивается 2–10 В) |
| Режимы ходовой части | Танковый (Tank Mode) / Независимый (Independent Mode) |
| Дополнительные каналы управления | CH4 — двойное реле (запуск/глушение ДВС) CH5 — силовые выходы на фару и электромагнитный тормоз |
| Система защиты и ограничений | Входы 4 концевиков (L, R, B, F) + выход OUT 12V, функция аварийного торможения (PWM6) |
| Функция переключения пульта | Поддержка режимов Главный / Ведомый (Main / Sub Control) |
| Материал корпуса | Алюминиевый сплав (фрезеровка CNC) |
| Габариты (Д×Ш×В) | 88 × 88 × 30 мм |
| Вес | 285 г |
| Совместимые RC-системы | MicroZone (MC7, MC6C, MC7plus), RadioLink, FlySky, DUMBORC (DS600), TianDiFei, HotRC и др. |
| Гарантия | 12 месяцев |
1. Корпус устройства защищен от брызг, но не является полностью герметичным. Избегайте прямого контакта с водой.
2. Перед подачей питания строго соблюдайте полярность входных клемм DC 12–60V — переполюсовка приведет к повреждению контроллера.
3. Не допускайте короткого замыкания сигнальных выходов напряжения (CH1–CH3) с шиной GND.
