Контроллер бесщёточного двигателя BLDC двухканальный (14-84 В, 2х250 А, Flipsky Dual 75100)

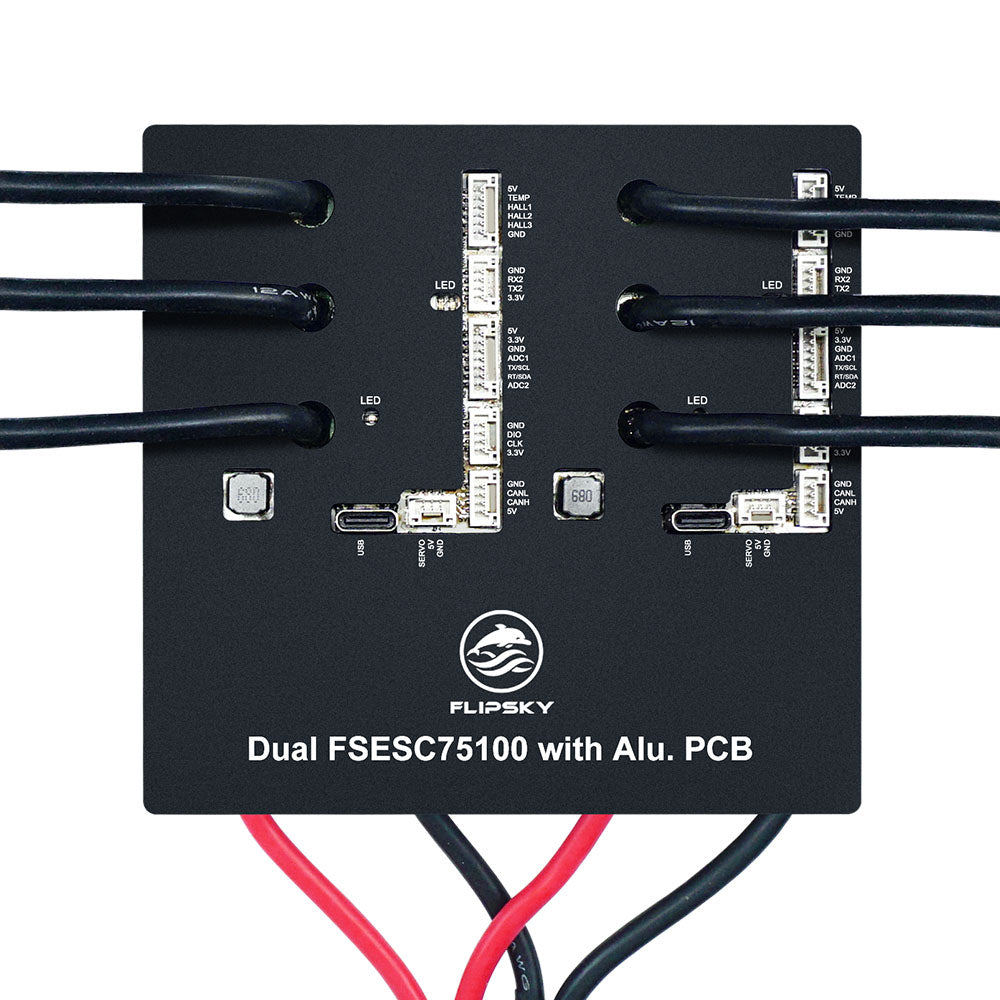

Flipsky Dual 75100 — это двухканальный программируемый контроллер двигателей BLDC на платформе VESC, выполненный на единой печатной плате с алюминиевой подложкой. Позволяет управлять двумя бесколлекторными электродвигателями одновременно от одного аккумулятора. Тонкий корпус облегчает монтаж в деки электроскейтов и узкие отсеки компактных персональных транспортных средств.
Ключевые преимущества
- Два контроллера в одном корпусе: Независимое управление двумя двигателями через шину CAN.
- Алюминиевая плата: Эффективный отвод тепла от силовых транзисторов.
- Режимы BLDC и FOC: Поддержка прямоугольного сигнала (BLDC) и синусоидального режима (FOC) для тихой и плавной работы двигателей.
- Рекуперация: Поддержка рекуперативного торможения для возврата энергии в аккумулятор.
Технические характеристики
| Напряжение, В | 14–84 (4S–20S) |
| Номинальный ток, А | 100 (на каждый канал, при условии достаточного охлаждения) |
| Максимальный ток, А | 250 (на каждый канал) |
| Выход питания | 5 В / 1 А |
| Максимальные электрические обороты, ERPM | 150 000 |
| Режимы работы | BLDC, FOC |
| Прошивка | Заводская v5.2 (поддерживает обновление, но обновлять не рекомендуется) |
| Фазный фильтр | Нет |
| Интерфейсы связи | USB, CAN, UART |
| Поддерживаемые датчики | ABI, HALL, AS5047, AS5048A |
| Источники входного сигнала | PPM, ADC, NRF, UART |
| Сечение проводов | 12 AWG |
| Программируемость | Есть (через VESС Tool) |
| Электронный тормоз (рекупирация) | Есть |

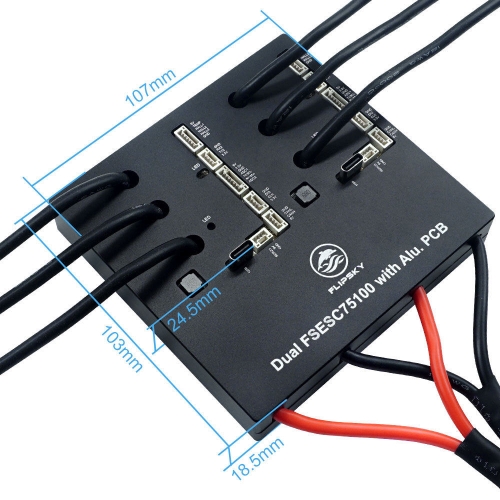

| Габариты, мм | 107 × 103 × 19 |
Примечания
- Прошивка: Настоятельно рекомендуется оставаться на заводской прошивке v5.2. Обновление прошивки может привести к повреждению контроллера.
- Фазный фильтр (Phase Filter): В контроллерах Flipsky ESC75100 и 75200 аппаратный фазный фильтр отсутствует. При использовании прошивки версии 5.3 и выше (VESC Tool 3.01+) ОБЯЗАТЕЛЬНО отключите функцию фазного фильтра: установите Phase Filter в положение false в настройках VESC Tool. Если не отключить фазный фильтр, контроллер выйдет из строя.
- Мастер настройки (Wizard): При использовании мастера настройки не восстанавливайте параметры по умолчанию.
- Лимит тока: В настройках софта ограничьте абсолютный максимальный ток (Absolute Maximum Current) на уровне строго ниже 250A.
- Для использования этого контроллера требуются базовые знания в области электроники.
