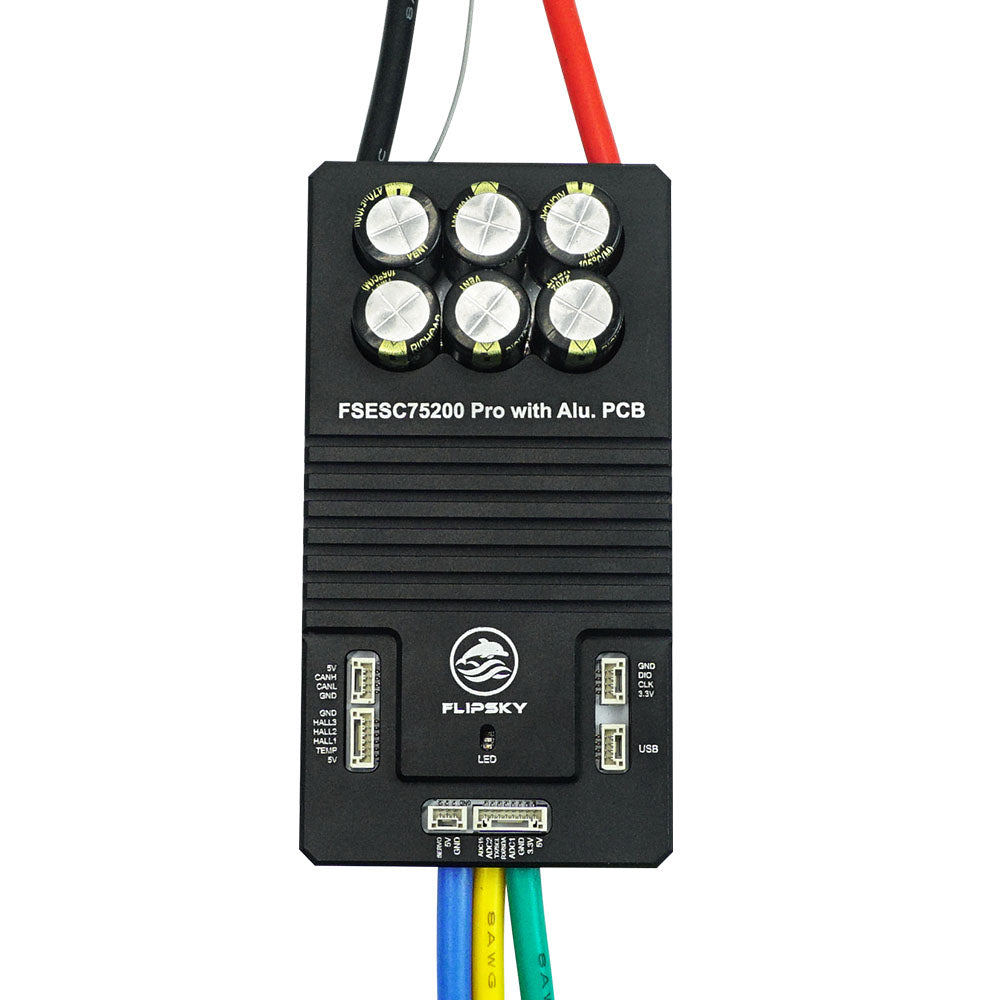

Контроллер бесщёточного двигателя BLDC (14-84 В, 300 А, Flipsky 75200 Pro V2.0)
Flipsky 75200 Pro V2.0 — это мощный одноканальный высокотоковый контроллер, построенный на архитектуре VESC и выполненный на печатной плате с алюминиевой подложкой. Конструкция обеспечивает эффективный отвод тепла и увеличенный ресурс силовой части.
Контроллер оптимизирован для применения в лёгком персональном электротранспорте: скейтбордах, самокатах, велосипедах, гироплатформах и кастомных DIY-проектах.
Версия Pro V2.0 оснащена встроенным Bluetooth-модулем для удобного подключения со смартфона, настройки параметров и считывания телеметрии в реальном времени, встроенным выключателем питания и фазными фильтрами.
Ключевые преимущества
- Алюминиевая плата: Алюминиевая подложка платы гарантирует быстрый отвод тепла от MOSFET, обеспечивая стабильную работу при максимальных токах.
- Интегрированный Bluetooth-модуль: Облегчает беспроводное подключение, тонкую настройку через VESC Tool и отслеживание параметров в реальном времени без проводов.
- Встроенный выключатель питания: Оснащен встроенной схемой включения/выключения (Power Switch) и поставляется с красной кнопкой питания.
- Поддержка IMU (Гироплатформы): Через интерфейс IIC подключаются модули инерциальных датчиков (MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160) для реализации функции самобалансировки.
- Фазные фильтры (Phase Filter): Обеспечивают стабильное и точное управление мотором в FOC-режиме на актуальных версиях прошивок.
- Единый последовательный порт: Для удобного взаимодействия с периферией.
Характеристики
| Напряжение, В | 14–84 (4S–20S) |
| Номинальный ток, А | 200 (для напряжения 50 В, при условии достаточного охлаждения) 150 (для напряжения 75 В, при условии достаточного охлаждения) |
| Максимальный ток, А | 300 |
| Процессор (CPU) | 32F405 (ARM Cortex-M4, частота 168 МГц) |
| Выход питания | 5 В / 1 А |
| Максимальные электрические обороты, ERPM | 150 000 |
| Режимы работы мотора | DC, BLDC, FOC (синусоидальный) |
| Режимы управления | По току (Current), Коэффициенту заполнения (Duty cycle), Скорости (Speed), PID-регулирование |
| Интерфейсы | USB, CAN, UART, SPI, IIC |
| Поддерживаемые датчики | ABI, HALL, AS5047, AS5048A |
| Источники входного сигнала | PPM, ADC, NRF, UART |
| Бездатчиковый режим | Есть |
| Электронное торможение | Есть |
| Фазные фильтры | Есть |
| Программируемость | Есть (через VESC Tool) |
| Прошивка | 6.02 (с поддержкой обновления прошивки) |
| Сечение силовой и моторной проводки | 8 AWG |
| Кнопка питания | Есть (в комплекте) |

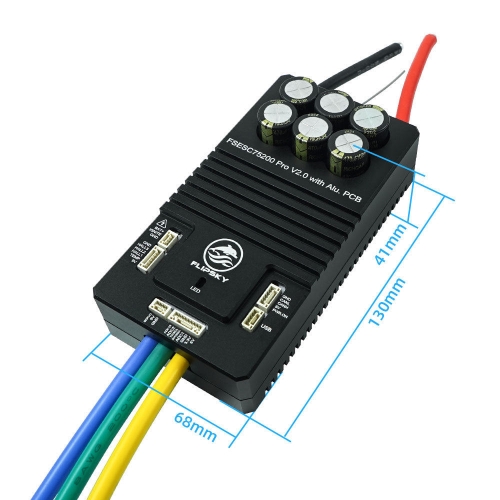

| Габариты, мм | 130 × 68 × 41 мм |
Поддержка IMU-модулей
Контроллер поддерживает подключение модулей инерциальных измерений по IIC-интерфейсу для создания моноколес и самобалансирующихся транспортных средств. Совместимые IMU:
- MPU9250
- MPU9150
- MPU6050
- LSM6DS3
- BMI160
Настраиваемая система защиты
- Защита от слишком низкого напряжения
- Защита от слишком высокого напряжения
- Защита от перегрузки по току
- Защита от аномальных температурных режимов
- Защита MOSFET и мотора от перегрева
Примечания
- Для использования этого контроллера требуются базовые знания в области электроники.
