Контроллер бесщёточного двигателя BLDC двухканальный (14-84 В, 2x250 А, Flipsky FT85BD)

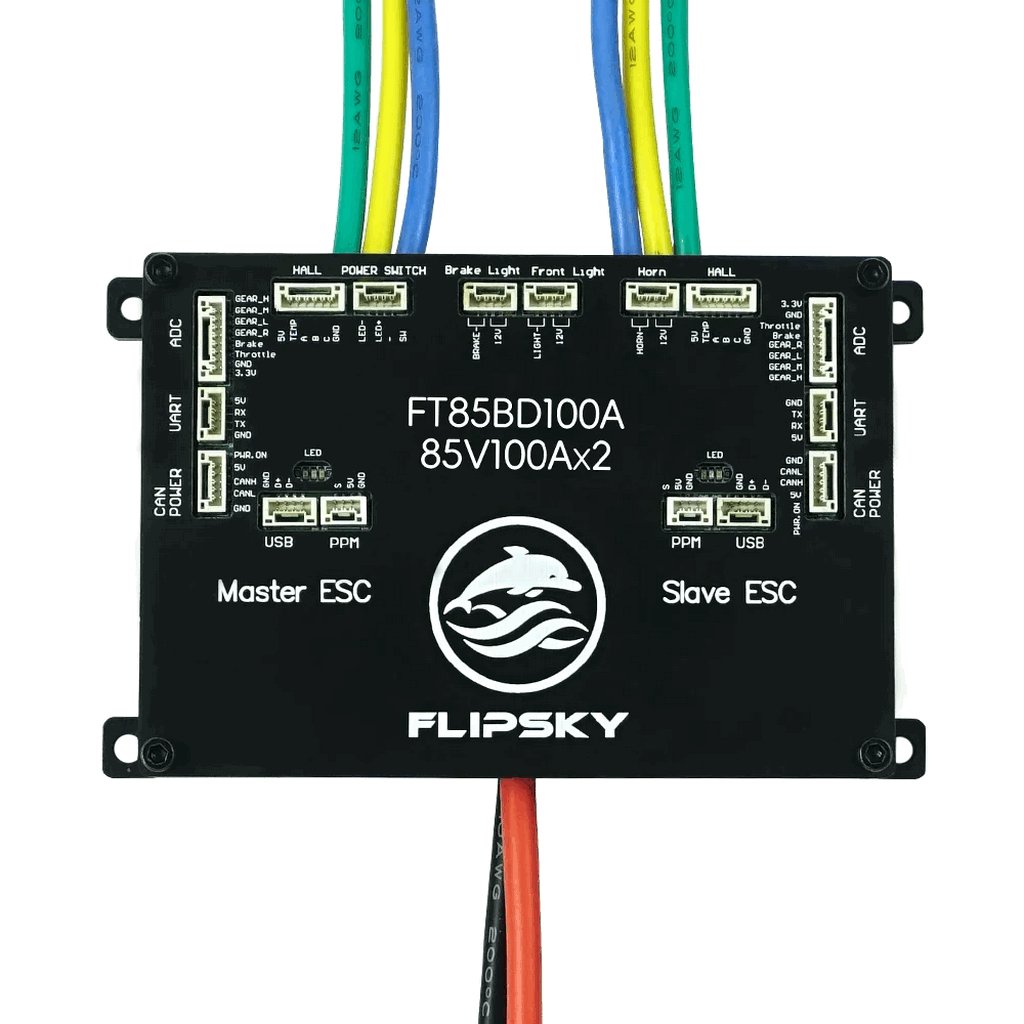

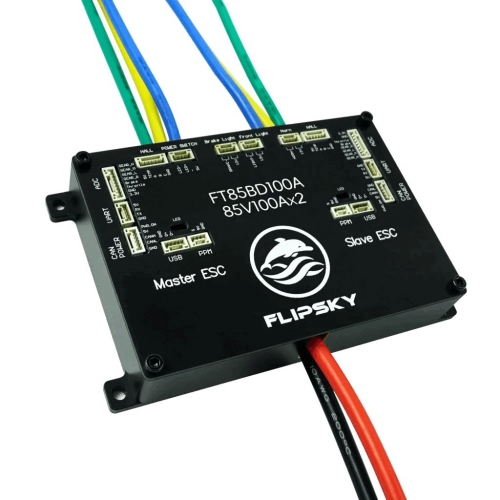

Flipsky FT85BD — мощный двухканальный контроллер в цельноалюминиевом корпусе, предназначенный для управления бесколлекторными электродвигателями (BLDC / FOC) на электротранспорте и робототехнических платформах.
Работает под управлением фирменной экосистемы Flipsky (Non-VESC) с настройкой через ПО Flipsky ESC Tool или пульт Flipsky VX4.
Ключевые преимущества
- Высокопроизводительный процессор: Построен на базе ARM Cortex-M4 (AT32F403ARCT7) с тактовой частотой 240 МГц, что обеспечивает высокую скорость обработки алгоритмов управления и поддержку частоты ШИМ до 45 кГц.
- Векторное управление FOC: Обеспечивает плавный, тихий запуск и стабильную работу электродвигателей с высоким КПД на всем диапазоне оборотов.
- Гибкая настройка датчиков: Поддерживает как бессенсорные режимы (IPDS, HFPI), так и работу с датчиками Холла (HALL) и энкодерами (ABI, AS5047 SPI).
- Smart Switch и Slide Poweron: Встроенный электронный ключ с поддержкой включения «с толкача» (Slide Poweron), настраиваемым таймером автоотключения и выносной 16-мм кнопкой с зелёной LED-подсветкой.
- Подключение периферии: Встроенная поддержка выходов для передней фары, заднего стоп-сигнала и звукового сигнала (горна).
- Эффективный отвод тепла: Прочный алюминиевый корпус выступает в роли радиатора, обеспечивая стабильную работу при высоких непрерывных нагрузках.
- Регенеративное торможение: Поддержка возврата энергии в аккумулятор при торможении.
Область применения
-
Мощные электроскейты и маунтинборды (Dual Motor).
- Электросамокаты и полноприводные электровелосипеды (E-bikes).
- Легкие электромотоциклы и трициклы.
- Сельскохозяйственные и утилитарные самоходные платформы.
-
Робототехнические комплексы и гусеничные шасси.
Характеристики
| Напряжение, В | 14–84 (4S–20S LiPo/LiFePO4) |
| Номинальный ток, А | 100 на каждый канал (зависит от охлаждения) |
| Максимальный ток, А | 250 на каждый канал |
| Встроенный выход питания | 5 В / 1 А |
| Интерфейсы связи | USB, CAN, UART, PPM, ADC |
| Поддерживаемые сигналы | PPM, ADC, UART, PAS |
| Совместимые пульты по UART | Flipsky VX4 (прошивка V1.2.1+), Flipsky VX3Pro |
| Режимы управления | FOC, BLDC (Current, Duty Cycle) |
| Режимы запуска/датчиков | IPDS (sensorless), HFPI (sensorless), HALL, Encoder (ABI, AS5047 SPI) |
| Режимы движения | Low, Medium, High, Reverse (низкая, средняя, высокая скорость, задний ход) |
| Кнопка питания | Выносная самовосстанавливающаяся, 16 мм, со светодиодом |

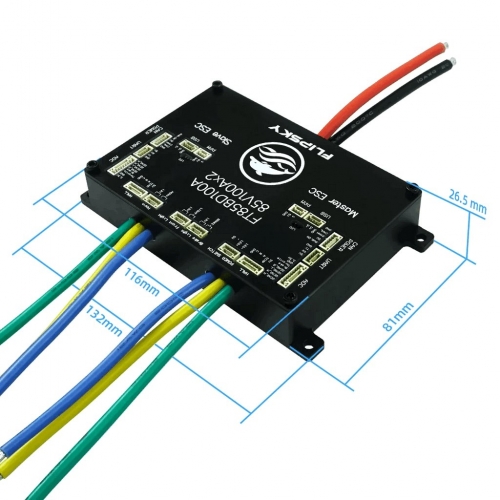

| Габариты, мм | 132 × 81 × 26.5 |
Комплекс встроенных защит
- Защита от высокого и низкого напряжения аккумулятора (Cut-off).
- Защита от превышения общего тока и пиковых токовых перегрузок.
- Защита от перегрева силовых ключей (MOSFET).
- Общая защита по температуре и защита от перегрева электродвигателя.
Настройка и программирование
- ПО Flipsky ESC Tool: Подключение к ПК через USB для гибкой настройки параметров тока, напряжения, отклика газа, калибровки датчиков и обновления прошивки.
- Настройка с пульта: Возможность изменения ключевых параметров прямо с экрана пульта Flipsky VX4 без подключения к компьютеру.

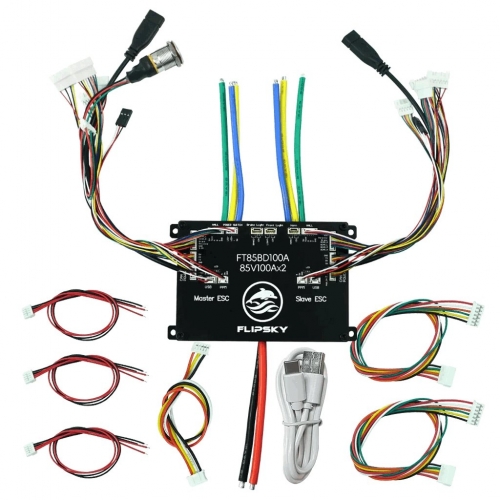

Комплектация
- Двухканальный контроллер Flipsky FT85BD в алюминиевом корпусе.
- Выносная кнопка питания 16 мм со светодиодом.
- Соединительные кабели и шлейфы интерфейсов.
- Кабель USB.
Примечания
- Для использования этого контроллера требуются базовые знания в области электроники.
