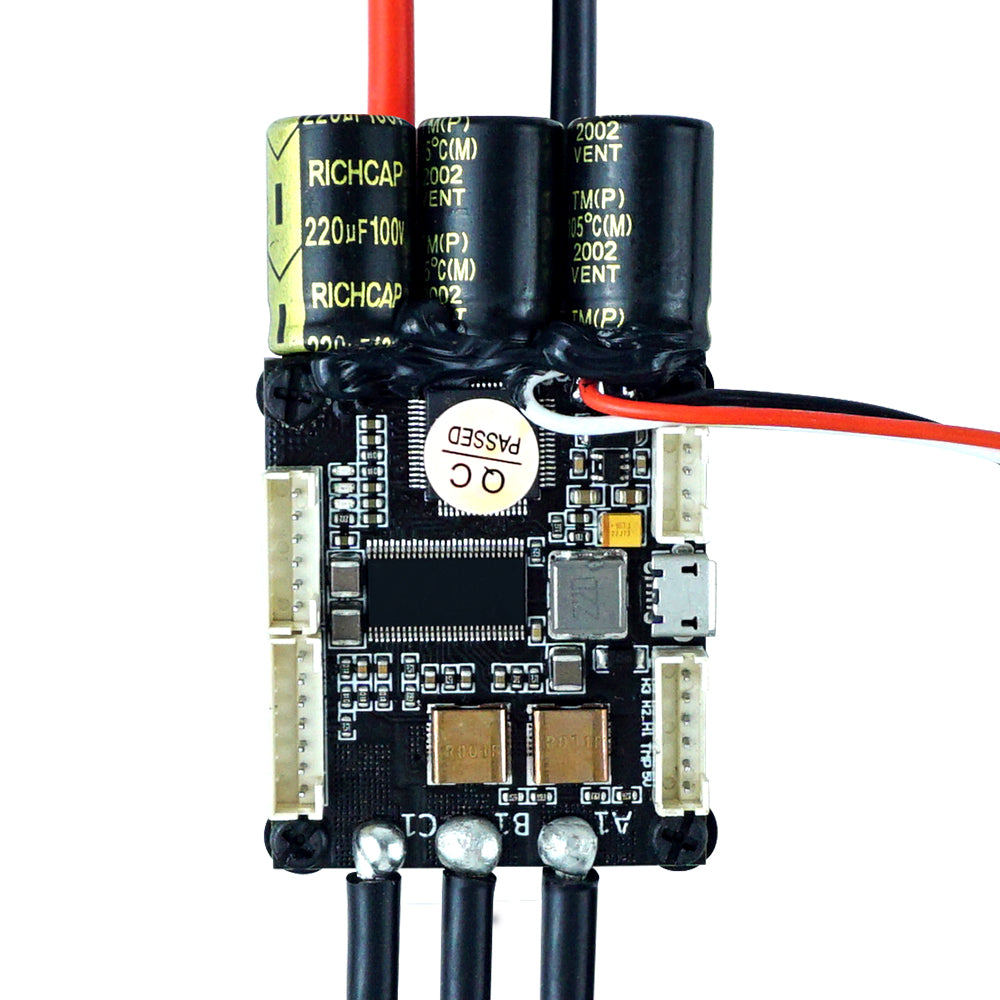

Контроллер бесщёточного двигателя BLDC (8-60 В, 150 А, Flipsky Mini FSESC 4.20)
Mini FSESC 4.20 — это ультракомпактный программируемый контроллер BLDC двигателей на базе популярной платформы VESC 4.12. Оснащён анодированным алюминиевым радиатором для эффективного отвода тепла.
Благодаря малым габаритам и весу всего 80 грамм контроллер идеален для плотных компоновок в электроскейтбордах, кастомных электросамокатах и робототехнических проектах, где в приоритете компактность и лёгкость. Настраивается через официальное ПО VESC Tool.
Ключевые преимущества
- Платформа VESC 4.12: Полная совместимость с экосистемой VESC, поддержка точной настройки токов, торможения, рекуперации и плавного старта.
- Эффективное охлаждение: Чёрный анодированный алюминиевый радиатор защищает силовые ключи от перегрева при длительных нагрузках.
- Компактность: Минимальные габариты позволяют установить плату в ограниченном пространстве.
- Встроенный выход питания: Выход 5 В / 1,5 А для питания приёмника радиоаппаратуры и другой периферии.
Технические характеристики
| Напряжение, В | 8-60 (3S-13S) |
| Номинальный ток, А | 50 |
| Максимальный ток, А | 150 |
| Выход питания | 5 В / 1,5 А |
| Тайминг | Программная калибровка |
| Напряжение отсечки АКБ | Программируемое |
| Входной сигнал | PWM (ШИМ) |
| Задний ход (Реверс) | Есть |
| Режим Governor (Круиз-контроль) | Нет |
| Программирование | Есть (через VESC Tool) |
| Аппаратная версия | V4.20 |
| Прошивка | Последняя актуальная версия (Latest Version) |
| Сечение силового кабеля (Power cable) | 12 AWG |
| Сечение моторных проводов (Motor wire) | 12 AWG |

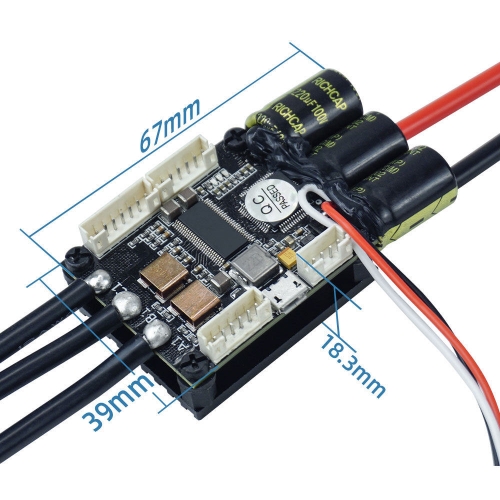

| Габариты платы без радиатора | 39 × 46 × 18 |
| Габариты с радиатором | 67 × 39 × 19 |
| Масса, г | 80 |
Комплектация
- Контроллер Mini FSESC4.20 с анодированным алюминиевым радиатором
- Кабель Micro USB
- Сенсорный кабель VESC
- Руководство пользователя
Примечания
- Не снимайте прозрачную термоусадочную оболочку! Она защищает электронные компоненты платы от попадания пыли, влаги и металлических частиц, которые могут вызвать короткое замыкание и привести к выходу контроллера из строя.
- Для использования этого контроллера требуются базовые знания в области электроники.
