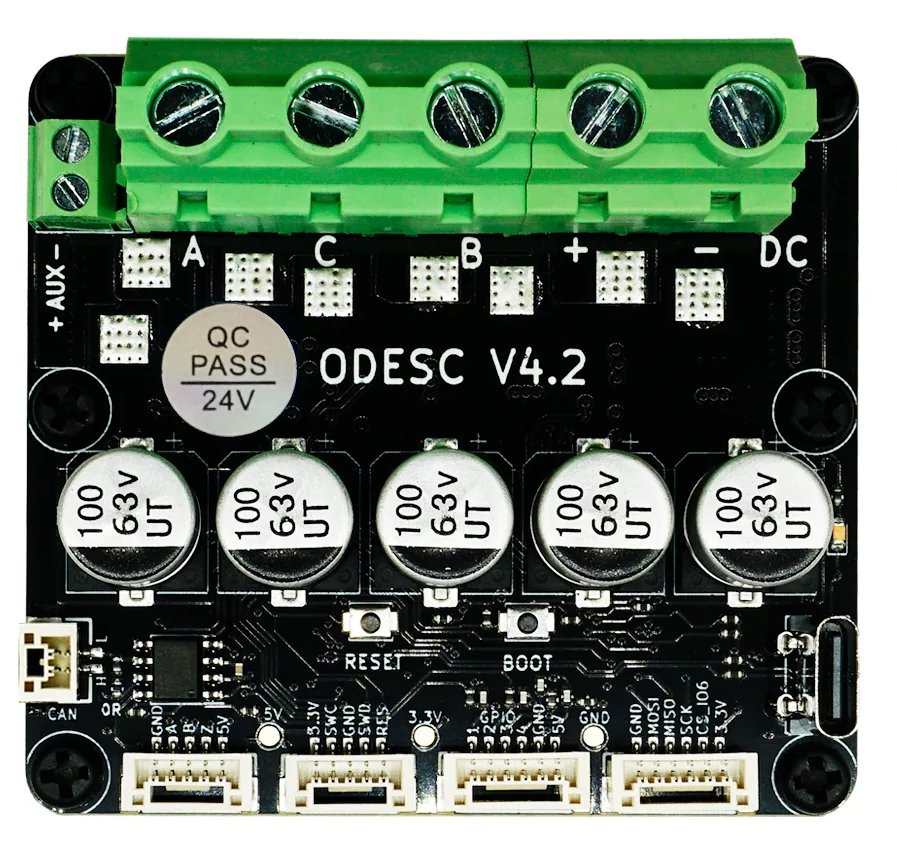

Контроллер бесщёточного двигателя BLDC (8-24 В, 120 А, Flipsky ODESC V4.2)
Высокоточный одноканальный серводрайвер для управления бесколлекторными электродвигателями (BLDC и PMSM). Построен на базе архитектуры ODrive v4.2 и микроконтроллера STM32F405RGT6. Оснащен алгоритмом векторного управления (FOC), что обеспечивает высокий крутящий момент на низких оборотах, бесшумную работу и точное позиционирование.
Поддерживает полную интеграцию с экосистемой ODrive: настройку через утилиту Оdrivetool, графическую оболочку ODrive GUI и управление через Python API.
Ключевые преимущества
- Векторное управление FOC (Field Oriented Control): Обеспечивает максимальный КПД, минимальный нагрев мотора и плавный ход без вибраций во всем диапазоне скоростей.
- Гибкие режимы работы: Контроль момента (Current/Torque), скорости (Velocity) и точного положения (Position control).
- Широкая поддержка датчиков обратной связи: Совместим с инкрементальными энкодерами (ABZ), абсолютными магнитными датчиками (SPI) и датчиками Холла.
- Промышленные интерфейсы связи: Наличие CAN bus позволяет объединять несколько контроллеров в единую сеть.
- Безопасность и защита: Встроенная защита от перенапряжения, просадок питания, превышения тока и перегрева. Поддержка подключения внешнего тормозного резистора для гашения обратной ЭДС при активном торможении.
- Эффективное охлаждение: Заводской алюминиевый радиатор обеспечивают стабильную работу при высоких постоянных токах.
Области применения
- Сервоприводы и симуляторы: Прямой привод (Direct Drive) для гоночных автосимуляторов (Direct Drive Wheel), авиатренажеры, динамические платформы.
- Робототехника: Приводы суставов шагающих роботов, экзоскелеты, поворотные оси промышленных манипуляторов и роботизированных клешней.
- Мобильные платформы: Колесные и гусеничные приводы складских роботов (AGV), сервисных платформ и утилитарных тележек.
- ЧПУ и станки: Замена стандартных шаговых двигателей на высокоскоростные BLDC-сервоприводы без риска пропуска шагов.
Характеристики
| Напряжение, В | 8–24 |
| Номинальный ток, А | 70 |
| Максимальный ток, А | 120 |
| Алгоритм управления | Векторный (FOC) |
| Микроконтроллер | STM32F405RGT6 (ARM Cortex-M4, 168 МГц) |
| Интерфейсы управления | USB Type-C, CAN, UART, PWM, Step/Dir |
| Поддерживаемые датчики | Инкрементальные (ABZ), абсолютные (SPI), датчики Холла |
| Режимы торможения | Рекуперативное + внешний тормозной резистор |
| Габариты платы, мм | 63 × 58 |

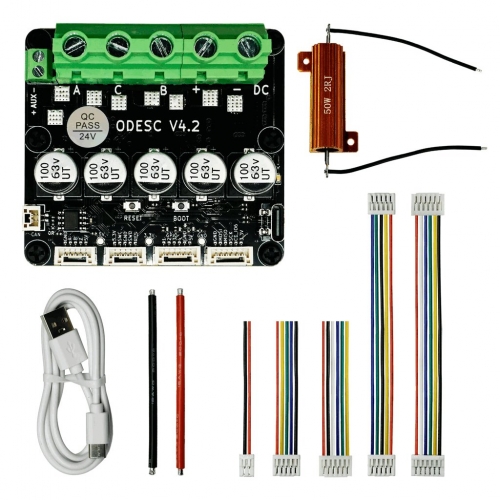

Комплектация
- Плата контроллера FLIPSKY ODESC V4.2 — 1 шт.
- Внешний тормозной резистор — 1 шт.
- Соединительные провода и комплект разъемов — 1 шт.
- Кабель USB Type-C — 1 шт.
Примечания
- Для использования этого контроллера требуются базовые знания в области электроники.
