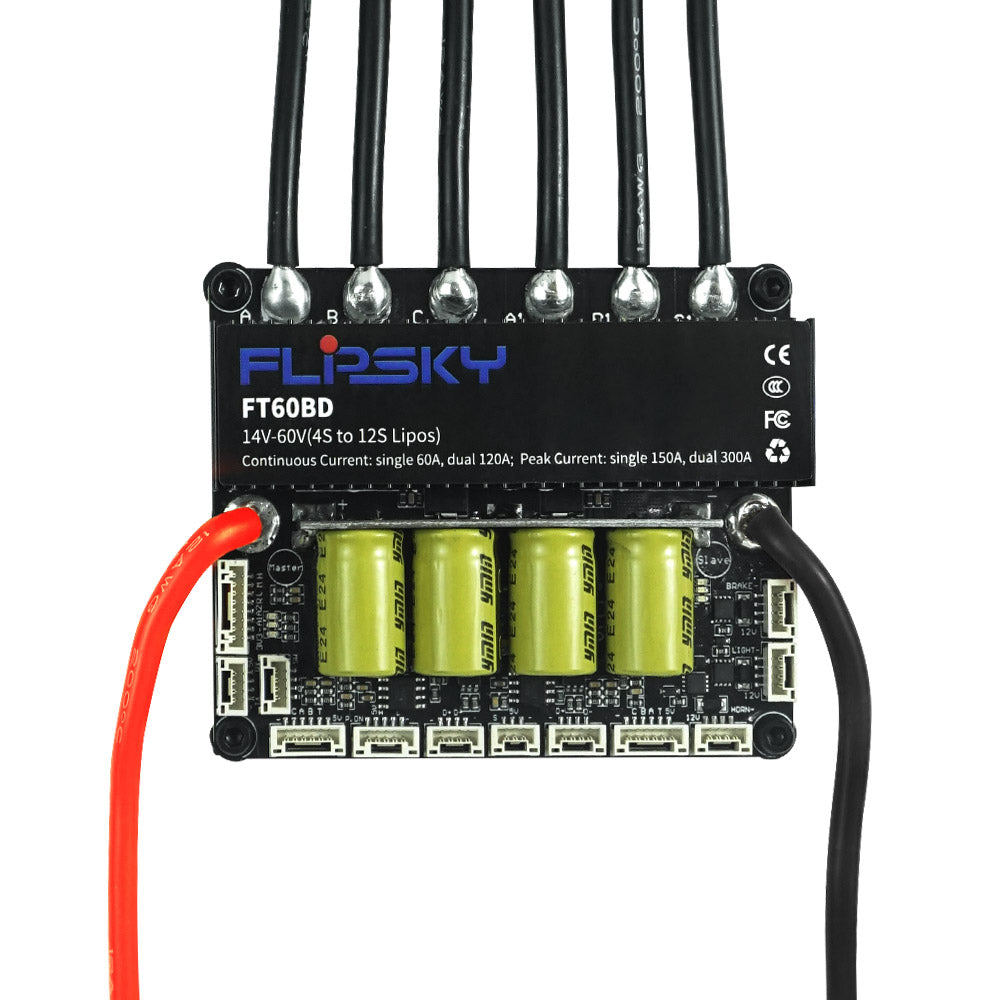

Контроллер бесщёточного двигателя BLDC двухканальный (14-60 В, 2х150 А, Flipsky FT60BD)
Flipsky FT60BD — это компактный высокопроизводительный двухканальный программируемый контроллер двигателей BLDC, оснащённый радиатором. Работает под управлением процессора ARM Cortex-M4 (240 МГц) с частотой ШИМ до 45 кГц.
Контроллер оснащён выходами для подключения фар, стоп-сигналов и клаксона, поддерживает функцию запуска "с толкача", настраиваемое автоотключение и прямую работу с датчиком педалирования PAS.
Ориентирован на электрификацию скейтов, самокатов, велосипедов, гоночных картов и робототехники.
Ключевые преимущества
- Высокопроизводительный процессор: Микроконтроллер AT32F403ARCT7 (ARM Cortex-M4, 240 МГц) со сдвигом частоты ШИМ до 45 кГц повышает максимальные обороты мотора (RPM).
- Интегрированный свет и сигнал: Прямые выходы для подключения передней фары, заднего стоп-сигнала и клаксона.
- Умное включение и питание: Функция Slide Poweron (включение толчком колеса/доски) и автоматическое выключение (время автоотключения настраивается).
- Широкая поддержка датчиков и энкодеров: Работает с датчиками Холла (HALL), бессенсорными режимами (IPDS, HFPI), а также энкодерами ABI и AS5047 (по интерфейсу SPI).
- Поддержка PAS (Pedal Assist Sensor): Прямое подключение датчика ассистента педалирования для электровелосипедов.
- Настройка и телеметрия: Программируется через Flipsky ESC Tool или с пультов FLIPSKY VX4 (прошивка VX4_V1.4.0+) и VX3Pro.
- Режимы управления: По току (Current), Коэффициенту заполнения (Duty Cycle), Скорости (Speed control), Положению (Position Control).
- FOC и Адаптивный ШИМ: Синусоидальный режим (FOC) даёт плавный старт и тихий ход, а адаптивная частота ШИМ оптимизирует КПД.
Характеристики
| Напряжение, В | 14–60 В (4S–12S) |
| Номинальный ток, А | 60 (на каждый канал, при условии достаточного охлаждения) |
| Максимальный ток, А | 150 (на каждый канал) |
| Процессор (CPU) | AT32F403ARCT7 (ARM Cortex-M4, 240 МГц) |
| Максимальная частота ШИМ | 45 кГц (с адаптивной регулировкой) |
| Выход питания | 5 В / 1 А (для приёмника радиоаппаратуры и другой периферии) |
| Выходы питания на свет/сигнал | 12 В / 4 А (Передняя фара, Стоп-сигнал, Клаксон) |
| Интерфейсы связи | USB, CAN, UART, PPM, ADC |
| Входные сигналы | PPM, ADC, UART (совместим с пультами FLIPSKY VX4 и VX3Pro), PAS |
| Режимы запуска двигателя | IPDS (бессенсорный), HFPI (бессенсорный), HALL (сенсорный), Encoder (ABI, AS5047 SPI) |
| Электронные передачи (скорости) | Три |
| Задний ход (реверс) | Есть |
| Прошивка (Firmware) | V1.4 или выше (обновление через Flipsky ESC Tool) |
| Программируемый | Да |
| Рекуперация | Да (поддержка рекуперативного торможения) |
| Кнопка питания | Самовосстанавливающаяся кнопка 16 мм с LED-подсветкой |
| Сечение проводов | 12 AWG (силовые и моторные) |

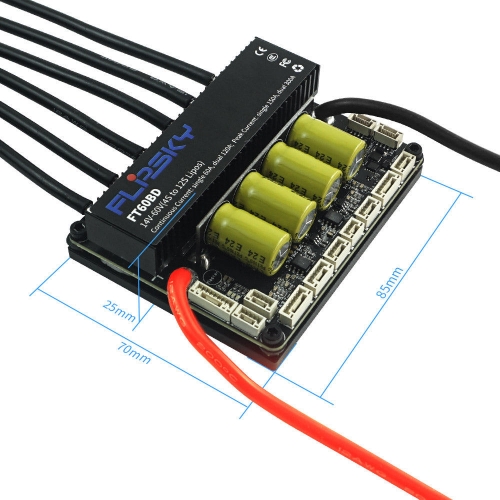

| Габариты, мм | 85 × 70 × 25 (включая радиатор) |
Комплексная система защиты
- Защита от слишком низкого и слишком высокого напряжения
- Защита от перегрузки по току
- Защита от аномальных температурных режимов
- Защита силовых транзисторов (MOSFET) от перегрева и перегрузки по току
- Защита аккумулятора от глубокого разряда
- Защита электродвигателя от перегрева
Поддерживаемые датчики температуры двигателя
- NTC-10K-25℃
- NTC-10K-100℃
- PT1000
- PTC-1K-100℃
- KTY и другие типы
Примечания
- Для использования этого контроллера требуются базовые знания в области электроники.
