Контроллер бесщёточного двигателя BLDC (430 Вт, YX-S2)
Контроллер для бесколлекторных (BLDC) электродвигателей номинальной мощностью до 430 Вт и скоростью вращения до 3000 об/мин (для мотор-редукторов проверяйте скорость на валу двигателя, а не на валу редуктора).
Варианты исполнения

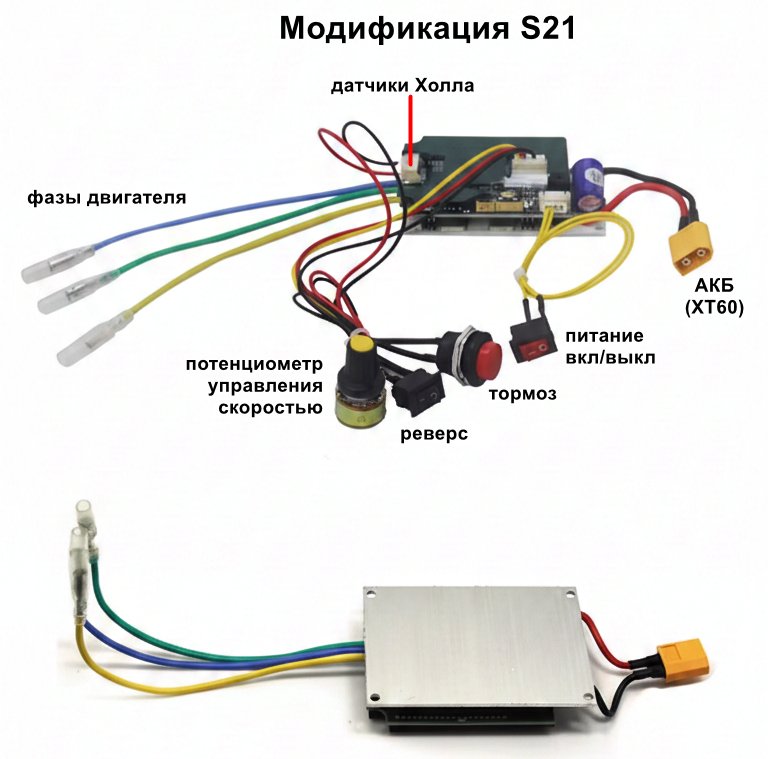

- S21 - управление одним двигателем

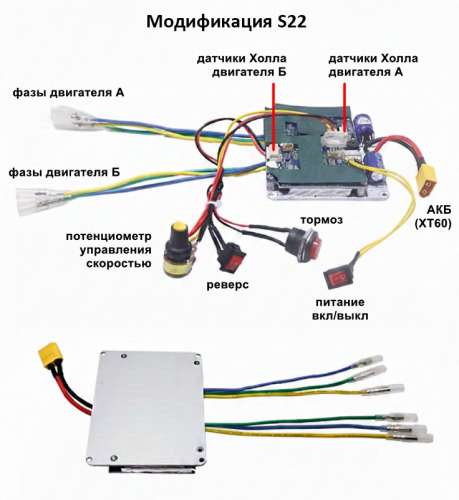

- S22 - синхронное управление двумя двигателями

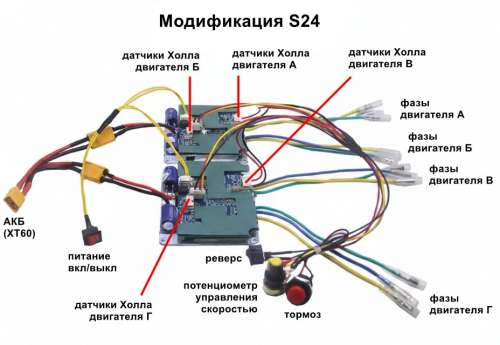

- S24 - синхронное управление четырьмя двигателями
Примечание: если требуется независимое управление несколькими двигателями, следует приобрести отдельный контроллер типа S21 для каждого двигателя.
Функции
- Синусоидально аппроксимированный ток: Плавная и тихая работа Вашего двигателя.
- Электромагнитный тормоз: Нажатие на кнопку тормоза переключает ручку газа в режим ручки тормоза. Сила торможения плавно регулируется глубиной нажатия ручки.
- Реверс: Переключение направления вращения (вперед/назад) переключателем или кнопкой.

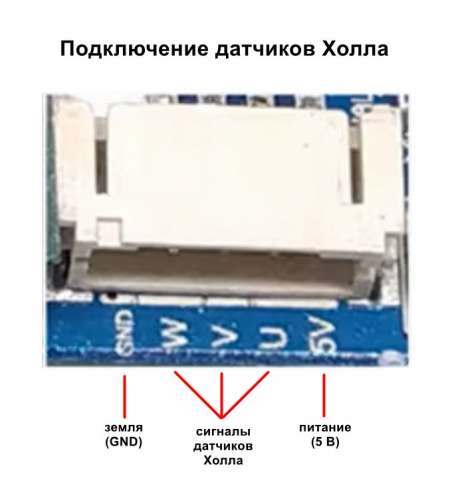

- Датчики Холла: Поддержка двигателей как с датчиками Холла, таки без них.
- Защита от: Блокировки ротора, превышения тока, превышения напряжения.
Характеристики
| Номинальная мощность (на каждый канал), Вт | 430 |
| Номинальное напряжение, В | 36 |
| Номинальный ток (на каждый канал), А | 12 |
| Максимальный ток (на каждый канал), А | 16 |
| Общая длина с проводами, мм | 300 |
| Габариты S21 ДШВ, мм | 82х61х15 |
| Габариты S22 ДШВ, мм | 104х80х19 |
| Габариты S24 ДШВ, мм | две платы по 104х80х19 |
| Масса S21, г | 85 |
| Масса S22, г | 150 |
| Масса S24, г | 300 |
Примечания
- Без подключения датчиков Холла двигателя, контроллер подаёт на двигатель трапециедальный ток. При подключении датчиков, контроллер генерирует синусоидально аппроксимированный ток через ШИМ. Рекомендуется подключать датчики Холла для максимально плавной и тихой езды. Для этого необходимо подобрать правильное соответствие фаз двигателя (три провода) и сигнальных проводов датчиков Холла (ещё три провода). Всего 6*6=36 вариантов подключения. Только правильный вариант подключения гарантирует плавную и тихую езду.
- Контроллер не имеет функции защиты аккумулятора от переразряда. Допускается использование только аккумуляторов с встроенной защитой либо с внешней BMS, обеспечивающей отсечку по минимальному напряжению.
- При эксплуатации на высоких нагрузках требуется дополнительное охлаждение контроллера.
- Контроллер имеет бескорпусное исполнение. При необходимости, обеспечьте защиту контроллера от пыли, воды и механических воздействий.
