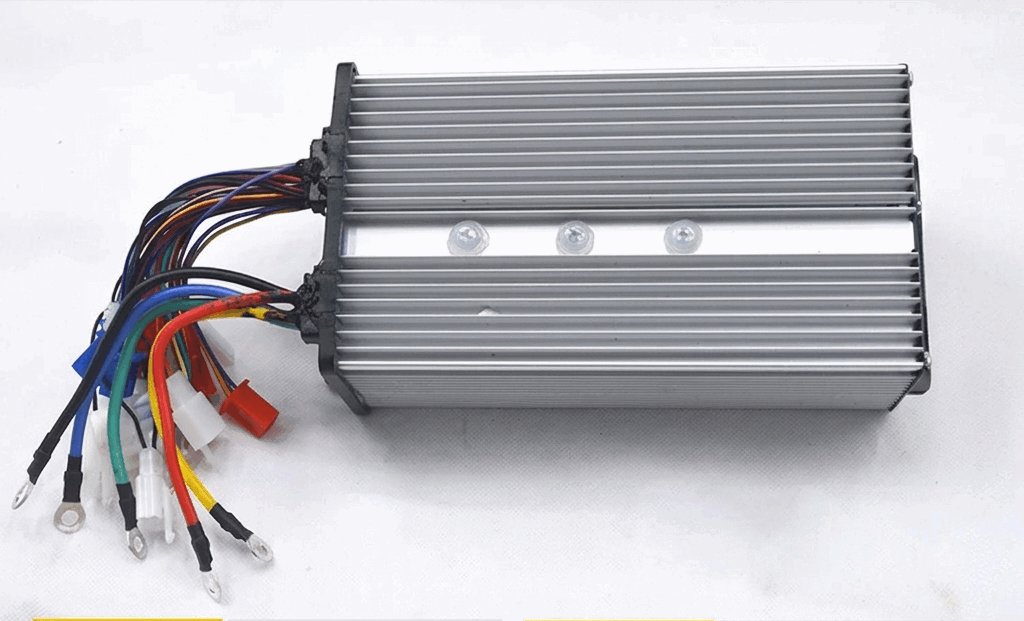

Контроллер двигателя BLDC для электротранспорта (FOC, 1500 Вт, 60/72 В, 55 А, NANPU)
Синусоидальный контроллер для двигателей BLDC с векторным управлением (FOC). Предназначен для использования в коммерческом электротранспорте, грузовых трициклах, электрокарах и специализированной технике. Гарантирует плавное управление, высокую надёжность и развитые защитные функции.
Основные функции
- Совместимость с редукторами / дифференциалами
- Выбор старта: плавный / резкий
- Выбор типа батареи: SLA / Li-Ion
- Выбор номинального напряжения АКБ: 60/72 В
- Противооткат (Hill-hold)
- Помощь при спуске (HDC)
- Управление движением: вперёд / нейтраль / назад
- Три электронные передачи (скорости)
- Круиз-контроль
- Голосовая самодиагностика
- Автонастройка (самообучение)
- Высокий / низкий уровень сигнала для тормозных ручек
- Замок зажигания
- Спидометр
- Противоугонная система (сигнализация)
Характеристики
| Мощность номинальная, Вт | 1500 |
| Напряжение, В | 60/72 |
| Ограничение тока, А | 55-60 |
| Форма тока | синусоидальная (FOC) |
| Количество MOSFET, шт | 24 |
| Расположение MOSFET | в два ряда |
| Защита | стандартный набор защит по напряжению, току и температуре |
| Поддержка датчиков Холла | есть |
| Поддержка двигателей без датчиков Холла | нет |
| Фазовый угол, градусов | 120 |
| Габариты, мм | 225 х 115 х 70 |

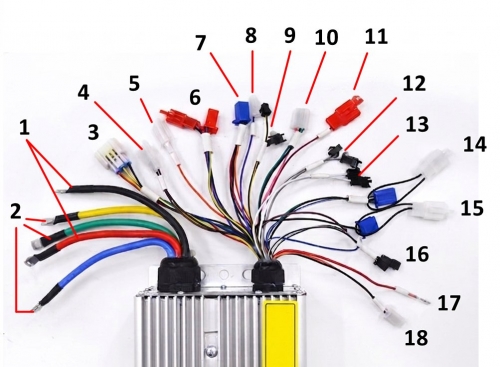

Назначение выводов контроллера
| 1 | Подключение АКБ: Чёрный - минус питания (-) Красный - плюс питания (+) Соблюдайте полярность! Неправильное подключение может вывести контроллер из строя. |
| 2 | Фазы двигателя (силовые провода - жёлтый, зелёный, синий) |
| 3 | Датчики Холла двигателя |
| 4 | Реверс (задний ход) |
| 5 | Низкоуровневый тормоз (Low Brake) |
| 6 | Сигнализация (сигнал и питание) |
| 7 | Голосовая самодиагностика (динамик) |
| 8 | Спидометр |
| 9 | Выбор типа батареи: Разомкнуто - SLA Замкнуто - Li-Ion |
| 10 | Разъем акселератора (ручки/курка/педали газа) |
| 11 | Высокоуровневый тормоз (High Brake) |
| 12 | Выбор напряжения АКБ: 48 или 60 В |
| 13 | Провода автонастройки (самообучения) |
| 14 | Выбор ограничения скорости |
| 15 | Выбор нейтрали |
| 16 | Выбор режима старта: Замкнуто - плавный старт Разомкнуто - резкий старт |
| 17 | Замок зажигания |
| 18 | Круиз-контроль |
