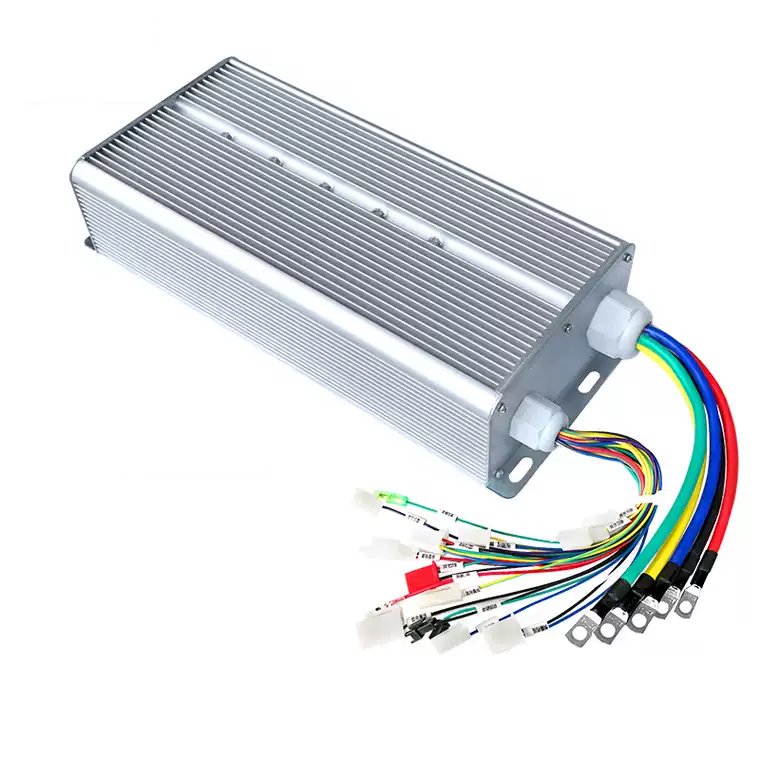

Контроллер двигателя BLDC для электротранспорта (2500 Вт, 60/72 В, 95 А, XIANCHI)
Синусоидальный контроллер для двигателей BLDC (SPWM). Предназначен для использования в коммерческом электротранспорте, грузовых трициклах, электрокарах и специализированной технике. Гарантирует плавное управление, высокую надёжность и развитые защитные функции.
Основные функции
- Совместимость с редукторами / дифференциалами
- Выбор старта: плавный / резкий
- Выбор номинального напряжения АКБ: 60/72 В
- Противооткат (Hill-hold)
- Три электронные передачи (скорости)
- Самодиагностика (светодиод)
- Автонастройка (самообучение)
- Высокий / низкий уровень сигнала для тормозных ручек
- Замок зажигания
- Спидометр (фазный сигнал)
- Противоугонная система (сигнализация)
Характеристики
| Мощность номинальная, Вт | 2500 |
| Напряжение, В | 60/72 |
| Ограничение тока, А | 95 |
| Форма тока | синусоидальная (SPWM) |
| Количество MOSFET, шт | 36 |
| Расположение MOSFET | в два ряда |
| Защита | стандартный набор защит по напряжению, току и температуре |
| Поддержка датчиков Холла | есть |
| Поддержка двигателей без датчиков Холла | есть (автоматическое переключение в трапециедальный ток) |
| Фазовый угол, градусов | 60 / 120 |
| Габариты, мм | 300 х 140 х 70 |

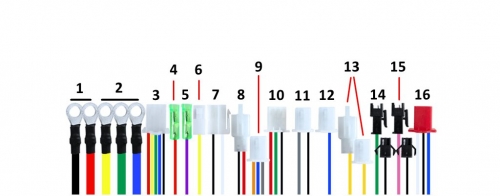

Назначение выводов контроллера
| 1 | Подключение АКБ: Чёрный - минус питания (-) Красный - плюс питания (+) Соблюдайте полярность! Неправильное подключение может вывести контроллер из строя. |
| 2 | Фазы двигателя (силовые провода - жёлтый, зелёный, синий) |
| 3 | Датчики Холла двигателя |
| 4 | Замок зажигания |
| 5 | Спидометр (фазный сигнал) |
| 6 | Тормоз с высоким уровнем сигнала (High Brake) |
| 7 | Тормоз с низким уровнем сигнала (Low Brake) |
| 8 | Питание сигнализации |
| 9 | Сигнал сигнализации |
| 10 | Акселератор (ручка/курок/педаль газа) |
| 11 | Задний ход (Реверс) |
| 12 | Зуммер заднего хода (Звуковой сигнал реверса) |
| 13 | Провода автонастройки (самообучения) |
| 14 | Выбор плавного или резкого старта |
| 15 | Выбор номинального напряжения АКБ |
| 16 | Переключатель электронных передач (скоростей) |

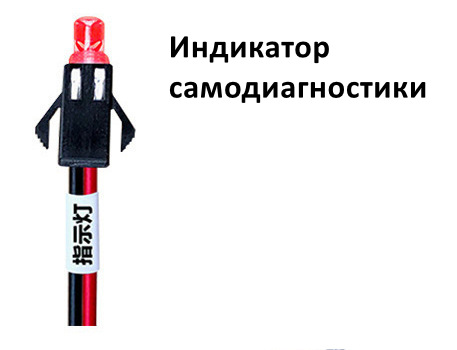

Сигналы индикатора самодиагностики
| Сигнал индикатора | Значение сигнала |
| Индикатор не горит | Нет питания на контроллере. |
| 1 вспышка раз в секунду | Контроллер работает нормально, ошибок нет. |
| 2 вспышки медленно | Ошибка тормоза: проверьте исправность тормозных ручек и правильность их подключения. |
| 6 вспышек медленно | Ошибка угла фазы двигателя или датчиков Холла: проведите процедуру автонастройки (самообучения). |
| 8 вспышек медленно | Низкое напряжение АКБ: проверьте соответствие номинального напряжения АКБ и контроллера, зарядите АКБ. |
| 2 вспышки быстро | Ошибка акселератора: проверьте исправность акселератора и правильность его подключения. |
| 7 вспышек быстро | Сигнал успешного завершения автонастройки (самообучения). |
Модификации на заказ
- Мощность, Вт: 2200, 3000.
- Напряжение, В: 48/60.
