Контроллер двигателя BLDC для электротранспорта (800 Вт, 48/60/64 В, 35 А, JUL1)

В наличии, уточняйте
2 000 РУБ
Артикул: 963
  • Доставка
    По России ТК СДЭК и почтой России
  • Есть вопросы?
    Консультация в
  • Гарантия
    Документация на все товары
  • Низкие цены
    Акции и скидки

Контроллер бесщёточных двигателей (BLDC) для электротранспорта. Рекомендуется для умеренных нагрузок.

Основные функции

  • Совместимость с редукторами / дифференциалами
  • Выбор старта: плавный / резкий
  • Выбор номинального напряжения АКБ: 48/60/64 В
  • Ограничение скорости заднего хода (безопасный реверс)
  • Сигнал заднего хода
  • Самодиагностика
  • Автонастройка (самообучение)
  • Три режима скорости
  • Круиз-контроль
  • Высокий / низкий уровень сигнала для тормозных ручек
  • Замок зажигания
  • Спидометр аналоговый / цифровой
  • Противоугонная система (сигнализация)

Характеристики

Мощность номинальная, Вт 800
Напряжение, В 48/60/64
Ограничение тока, А 35
Форма тока синусоидальная (SPWM)
Функция акселератора управление скоростью (RPM, эффективным напряжением)
Количество MOSFET, шт 15
Расположение MOSFET в один ряд
Защита стандартный набор защит по напряжению, току и температуре
Поддержка датчиков Холла есть
Поддержка двигателей без датчиков Холла есть
Фазовый угол, градусов 60/120 (автоопределение)
Габариты, мм 182 х 83 х 40

Назначение выводов контроллера

1 Минус питания (-)
2 Плюс питания (+)
3 Фаза двигателя
4 Фаза двигателя
5 Фаза двигателя
6 Разъем датчиков Холла двигателя
7 Выход на аналоговый спидометр (стрелочный)
8 Выход на цифровой спидометр (ЖК-дисплей)
9 Высоковольтный тормоз (High Brake)
10 Низковольтный тормоз (Low Brake)
11 Разъем питания противоугонной системы
12 Разъем сигналов противоугонной системы
13 Разъем акселератора (ручки/курка/педали газа)
14 Задний ход (реверс, переключение направления движения)
15 Выход на зуммер/динамик заднего хода
16 Первый провод автонастройки (самообучения)
17 Второй провод автонастройки (самообучения)
18 Переключение режима старта (плавный / резкий)
19 Выбор номинального напряжения АКБ
20 Переключатель трёх режимов скорости

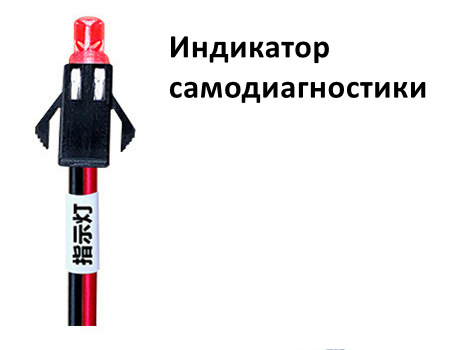

Сигналы индикатора самодиагностики

Сигнал индикатора Значение сигнала
Индикатор не горит Нет питания на контроллере.
1 вспышка раз в секунду Контроллер работает нормально, ошибок нет.
2 вспышки медленно Ошибка тормоза: проверьте исправность тормозных ручек и правильность их подключения.
6 вспышек медленно Ошибка угла фазы двигателя или датчиков Холла: проведите процедуру автонастройки (самообучения).
8 вспышек медленно Низкое напряжение АКБ: проверьте соответствие номинального напряжения АКБ и контроллера, зарядите АКБ.
2 вспышки быстро Ошибка акселератора: проверьте исправность акселератора и правильность его подключения.
7 вспышек быстро Сигнал успешного завершения автонастройки (самообучения).

Модификации под заказ

  • Напряжение, В: 60/72.
