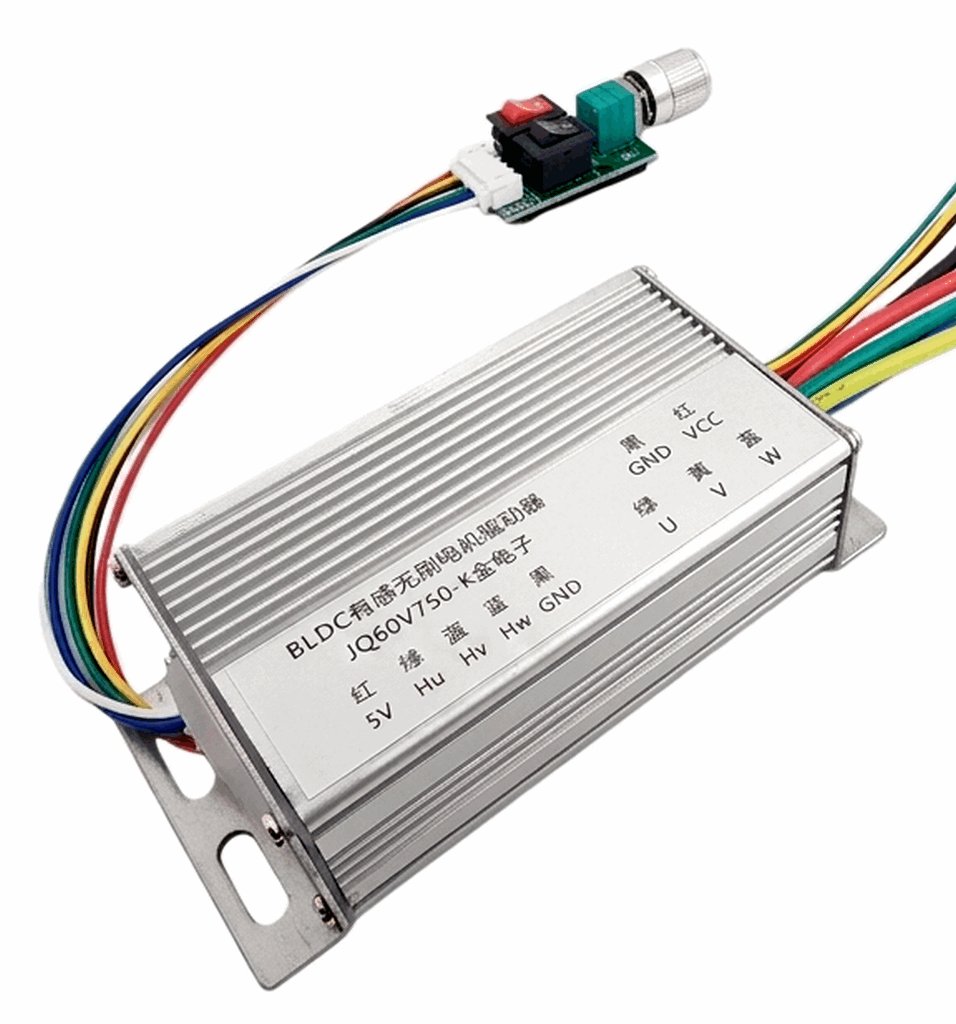

Контроллер BLDC c выбором управления: р/у (RC), ШИМ и др. (500 Вт, 24-60 В, 30 А, JQ60V750-K)

!!!В наличии, мало
3 800 РУБ
Артикул: 933
  • Доставка
    По России ТК СДЭК и почтой России
  • Есть вопросы?
    Консультация в
  • Гарантия
    Документация на все товары
  • Низкие цены
    Акции и скидки

Контроллер JQ60V750-K серии «Скарабей» разработан компанией Jinqu Technology для управления мотор-колёсами и бесщёточными двигателями с датчиками Холла. Контроллер оптимизирован для применения в электрическом транспорте: самокатах, тележках, DIY-проектах и радиоуправляемой технике.

Ключевые преимущества

  • Поддержка разных сигналов управления скоростью вращения двигателя:
    • 1-4 В: для стандартных ручек или курков газа на датчике Холла.
    • 0-5 В: для потенциометра (поставляется в комплекте).
    • PWM: для ШИМ-сигнала внешнего управляющего контроллера.
    • RC: для приёмников радиоаппаратуры.
  • Электронное торможение: с возможностью отключения этой функции.
  • Два дополнительных модуля в комплекте:
    • Модуль с органами управления (пуск/стоп, скорость, реверс).
    • Модуль с удобной колодкой для подключения внешних сигналов управления.
  • Защита: от блокировки ротора, от перегрузки по току (30 А), от перегрева (100°C).
  • Автонастройка (самообучение): автоматическое определение порядка подключения фаз двигателя и датчиков Холла.

Характеристики

Мощность номинальная, Вт 500
Напряжение, В 24-60
Ток максимальный, А 30
Форма тока Трапециедальная
Реверс Есть
Электронный тормоз Есть (отключаемый)
Поддержка датчиков Холла Есть
Автонастройка (самообучение) Есть
Максимальная скорость, об/мин 8000
Сигнал управления RC PWM (ШИМ), частота 50 Гц
длина импульса 1-2 мс
точка остановки (нейтраль): 1,5 мс
Сечение силовых проводов 14 AWG
Диаметр монтажных отверстий, мм 5
Габариты, мм 95х52х31

Назначение выводов контроллера

1

АКБ (питание)

Красный толстый  - плюс (+).
Чёрный толстый - минус (-).
2 Фазы двигателя Зелёный толстый.
Жёлтый толстый.
Синий толстый.
3 Датчики Холла двигателя Красный тонкий - питание +5 В.
Чёрный тонкий - общая земля (GND, минус).
Зелёный тонкий, жёлтый тонкий и синий тонкий - сигналы датчиков Холла.
4 Разъём для подключения дополнительных модулей из комплекта поставки. Назначение выводов дополнительных модулей смотрите ниже.

Назначение выводов модуля с органами управления

5 Клавиша пуска и остановки двигателя.
6-7 Резистор для включения и отключения функции электронного торможения. Для изменения настройки необходимо перепаять резистор в другое положение:
Положение 6 - электронный тормоз выключен (свободный выбег ротора двигателя).
Положение 7 - электронный тормоз включен (принудительное торможение ротора двигателя).
8 Потенциомер управления скоростью вращения двигателя.
9 Индикатор питания (светодиод).
10 Клавиша реверса (изменяет направления вращения двигателя).
11-13 Интерфейс тахометра (импульсный сигнал скорости вращения двигателя с датчиков Холла):
11 (5V) - питание +5 В.
12 (FG) - сигнал скорости.
13 (GND) - общая земля / минус.

Назначение выводов модуля для внешних сигналов управления

14-16 Интерфейс тахометра (импульсный сигнал скорости вращения двигателя с датчиков Холла):
14 (5V) - питание +5 В.
15 (FG) - сигнал скорости.
16 (GND) - общая земля / минус.
17-18 Резистор для включения и отключения функции электронного торможения. Для изменения настройки необходимо перепаять резистор в другое положение:
Положение 18 - электронный тормоз выключен (свободный выбег ротора двигателя).
Положение 17 - электронный тормоз включен (принудительное торможение ротора двигателя).
19 Выход питания +5 В.
20 Вход сигнала управления скоростью вращения двигателя.
21 Общая земля / минус.
22 Вход сигнала реверса (изменяет направления вращения двигателя).
23 Вход сигнала пуска / остановки двигателя.
24 Общая земля / минус.

Процедура автонастройки (самообучения)

  • Подключите провода датчиков Холла (3) и фазные провода двигателя (2)
  • Подключите к контроллеру комплектный дополнительный модуль с органами управления.
  • Замкните контакты (12) и (13).
  • Подайте питание от АКБ (1).
  • Подождите, пока двигатель автоматически покрутится не менее 5-ти секунд.
  • Разомкните контакты (12) и (13).
  • Автонастройка завершена. Далее можно сразу работать в обычном режиме (отключать питание не требуется), процедура выполняется один раз.

Процедура настройки формата входного сигнала управления скоростью вращения двигателя

При включенном питании каждое кратковременное замыкание контактов (12) и (13) циклически переключает формат входного сигнала. При этом светодиодный индикатор (9) мигает соответствующее число раз. Настройки сохраняются автоматически.

Число
вспышек
индикатора
Формат входного сигнала управления скоростью вращения двигателя
2 Аналоговый сигнал напряжения 0-5 В для управления потенциометром.
3 Цифровой сигнал ШИМ (PWM) для управления внешним контроллером (PLC).
4 Цифровой сигнал ШИМ (RC PWM) для управления приёмниками радиоаппаратуры.
5 Аналоговый сигнал напряжения 1-4 В для управления акселераторами на датчиках Холла (стандартные ручки/курки/педали газа для электротранспорта).

Примечания

  • При длительной работе на повышенной мощности требуется принудительное внешнее охлаждение.
  • Нет защиты от неправильного подключения полюсов +/-.
  • Нет защиты от воды.
  • Для использования этого контроллера требуются базовые знания в области электроники.
