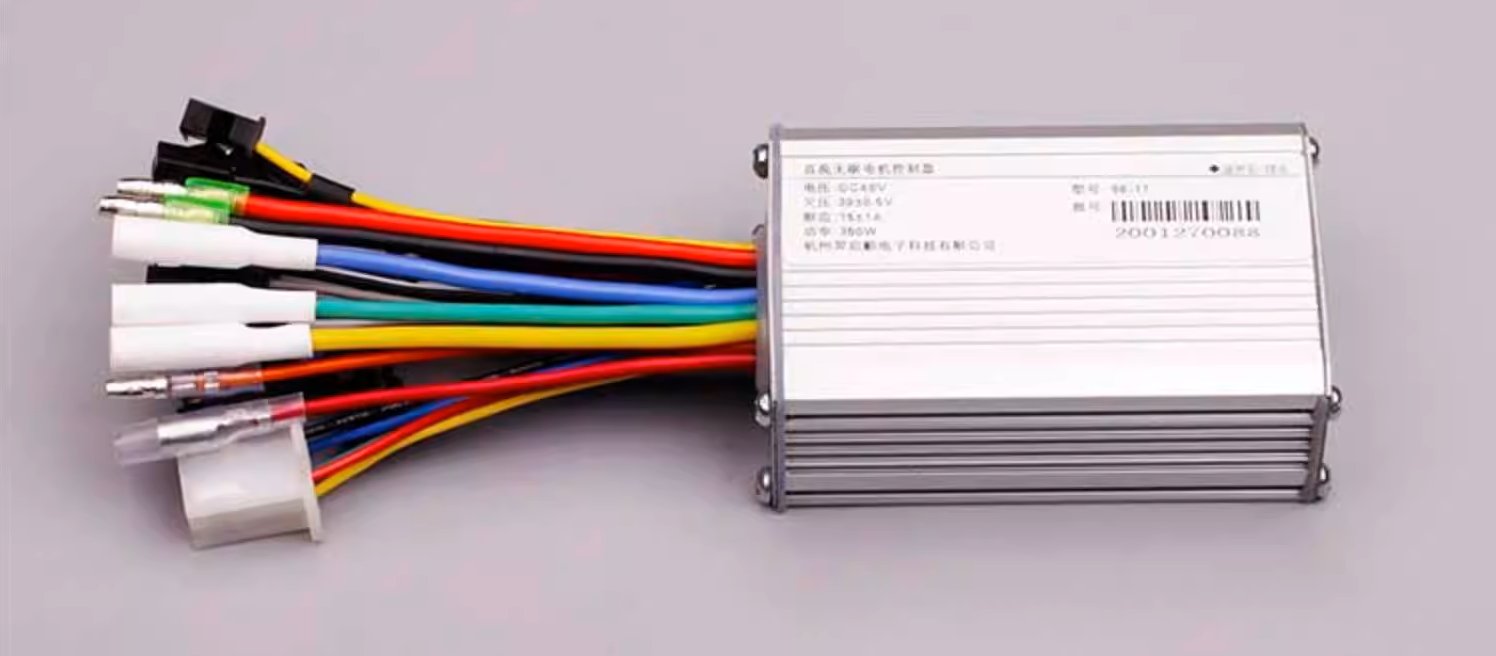

Контроллер бесколлекторного двигателя постоянного тока, 250-350 Вт, серия S6-21

Самообучающийся контроллер с трапецеидальным током для бесколлекторных (BLDC) электродвигателей с питанием от литий-ионных аккумуляторов.

Внимание! Литий-ионные и свинцово-кислотные аккумуляторы имеют разные уровни безопасного напряжения. Выбирайте контроллеры, защита которых настроена на ваш тип аккумуляторов.

Функции

Выбор фазового угла: поддерживает двигатели с фазовым углом как 60°, так и 120° (автоматическое определение).

Датчики Холла: поддерживает двигатели как с датчиками Холла, так и без них (автоматическое определение).

Защита от перегрузки по току: контроллер ограничивает ток двигателя для защиты обмоток от перегрева.

Защита от блокировки: если мотор заклинило, контроллер отключает питание через 2 секунды, чтобы обмотки двигателя не перегрелись.

Защита от низкого напряжения: если напряжение аккумулятора падает ниже допустимого уровня, контроллер отключается, чтобы не повредить аккумулятор.

Защита от перегрева: если температура контроллера становится слишком высокой, он автоматически снижает выходной ток или полностью отключается до остывания.

Защита от "самопроизвольного движения": предотвращает резкое неконтролируемое ускорение при включении питания или во время движения, если произошла неисправность в проводке или ручке газа.

Функция отключения газа: при нажатии тормозных ручек газ отключается.

Три скорости: контроллер поддерживает три режима работы двигателя - экономичный, стандартный и мощный.

Круиз-контроль: автоматическое поддержание выбранной скорости.

Система помощи педалированию (PAS): поддерживает системы как с одинарным, так и с двойным датчиком Холла. По умолчанию выбран одинарный датчик Холла. Поддерживаются только 3-проводные датчики PAS. Как переключить:

• Зажмите ручку тормоза.
• Включите питание.
• Трижды поверните и отпустите ручку газа.
• Режим переключится на "двойной Холл" (и наоборот при повторе).

Переключение между "мягким" и "жестким" стартом: по умолчанию установлен "жесткий" старт. Контроллер запоминает выбранный режим. Как переключить:

• Зажмите ручку тормоза.
• Выверните ручку газа до упора.
• Включите питание и подождите 3 секунды.
• Режим изменится на "мягкий". Чтобы вернуться к "жесткому", повторите процедуру.

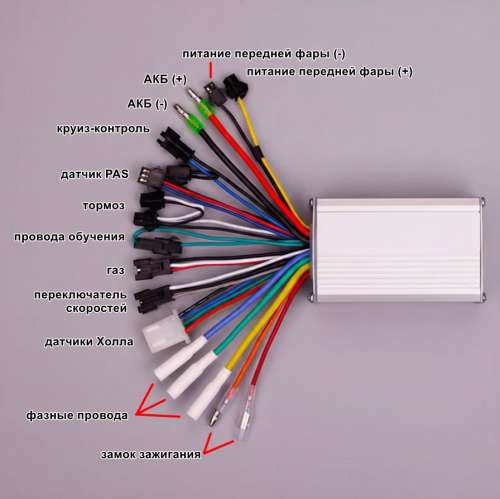

Дополнительная линия питания: для питания передней фары или других устройств.

Самодиагностика: При включении контроллер автоматически проверяет исправность силовых транзисторов (MOSFET). Если обнаружена неисправность, подача питания блокируется, чтобы избежать выгорания остальных компонентов.
