FPV бот-ровер 4×4, 2400 Вт, радиоуправляемая платформа
Радиоуправляемая платформа 4×4, 2400 Вт

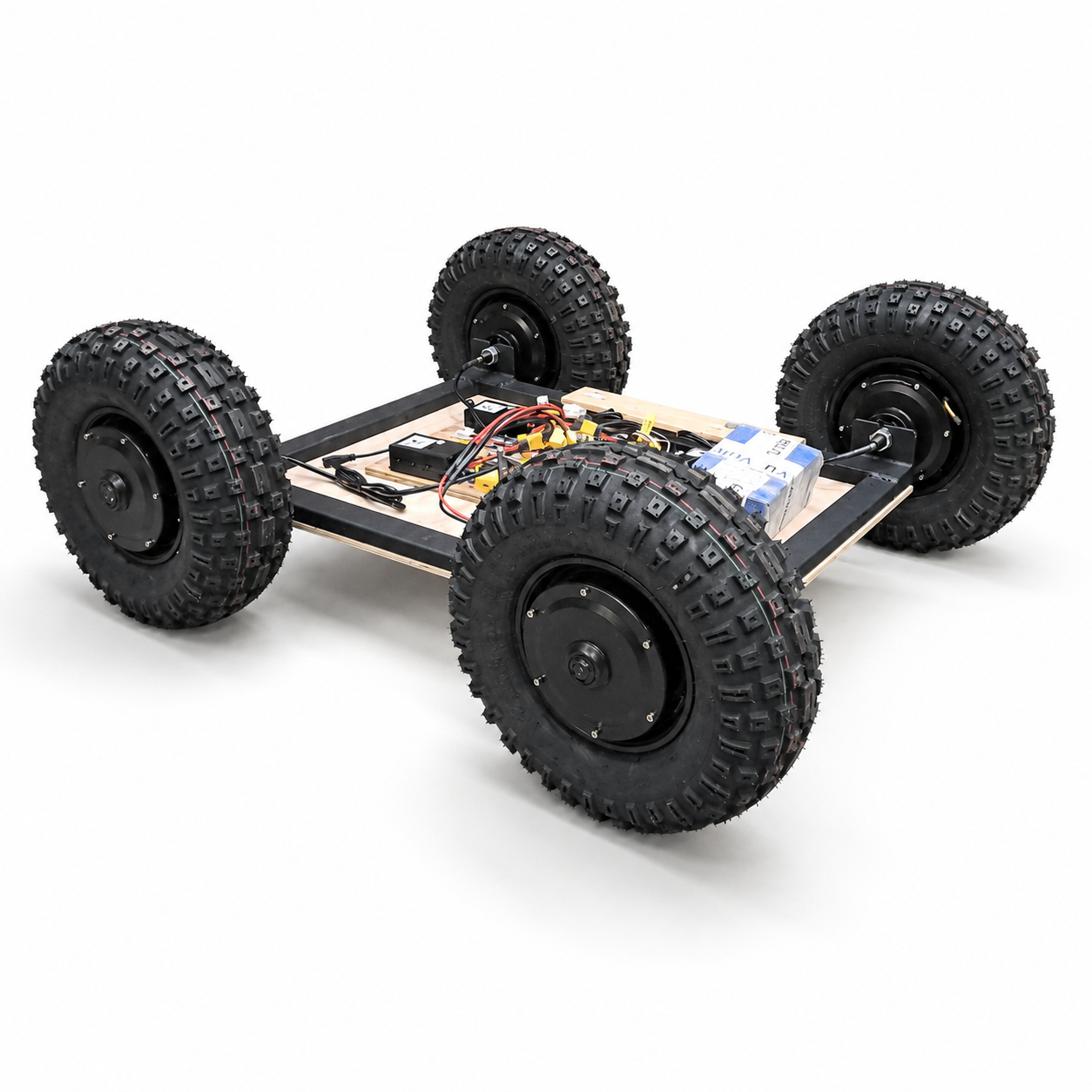

FPV бот-ровер-4X4-2400 — полноприводная радиоуправляемая электрическая платформа на четырёх независимых редукторных мотор-колёсах BLDC. Платформа предназначена для создания FPV-роверов, мобильных робототехнических комплексов, дистанционно управляемых грузовых тележек и установки специализированного оборудования.
Тяговый привод построен на четырёх редукторных мотор-колёсах Faraday номинальной мощностью 600 Вт каждое. Суммарная установленная мощность электропривода составляет 2400 Вт. В изготовленном исполнении каждое мотор-колесо управляется отдельным программируемым контроллером Flipsky 75100 Single. При изготовлении под заказ возможно применение других совместимых тяговых контроллеров.
Основа платформы — сварная стальная рама из профильной трубы с открытым настилом для размещения аккумуляторной батареи, электроники, кузова и полезной нагрузки. Мотор-колёса расположены снаружи несущей рамы, что обеспечивает широкую колею и устойчивую компоновку платформы.
Основные особенности
- полный электрический привод 4×4;
- 4 бесщёточных двигателя BLDC;
- мощность 600 Вт на каждое колесо;
- суммарная установленная мощность 2400 Вт;
- номинальное напряжение изготовленного исполнения 36 В;
- четыре независимых тяговых контроллера;
- редукторные пневматические мотор-колёса;
- пневматические шины с развитым внедорожным протектором;
- одностороннее консольное крепление мотор-колёс;
- дистанционное радиоуправление;
- сварная стальная несущая рама;
- открытая компоновка для установки АКБ и дополнительного оборудования;
- возможность адаптации конструкции под задачу заказчика.
Тяговый привод
| Количество мотор-колёс | 4 шт. |
| Тип двигателя | BLDC, бесщёточный трёхфазный, редуктор 5:1 |
| Мощность одного двигателя | 600 Вт |
| Суммарная установленная (номинальная) мощность | 2400 Вт |
| Номинальное напряжение | 36 В DC в данном исполнении |
| Мотор-колёса | Faraday, редукторные |
| Размер колеса | 14", внешний диаметр около 350 мм |
| Шина | Пневматическая, внедорожный протектор |
| Скорость вращения | 150 об/мин; возможно исполнение 270 об/мин |
| Расчётная скорость движения | около 10 км/ч для исполнения 150 об/мин; до 20 км/ч для скоростного исполнения* |
| Крепление | Одностороннее, консольное |
* Фактическая максимальная скорость зависит от диаметра установленных шин, напряжения аккумулятора, массы платформы и груза, настройки контроллеров, давления в шинах и состояния дорожного покрытия.
Система управления
В изготовленном исполнении для каждого мотор-колеса установлен отдельный программируемый контроллер Flipsky 75100 Single. Такая архитектура обеспечивает независимое управление четырьмя электродвигателями и позволяет настраивать параметры тягового привода.
При изготовлении платформы под заказ могут применяться другие совместимые тяговые контроллеры, в том числе исполнения с дополнительными управляющими интерфейсами и выходом сигнала скорости.
Дистанционное управление выполняется аппаратурой HotRC DS-650 с приёмником. Пульт работает в диапазоне 2,4 ГГц и имеет 6 каналов управления.
Рама и компоновка
| Размер несущей платформы | 700 × 500 мм |
| Общие габариты | Больше размеров несущей платформы за счёт наружного расположения мотор-колёс; уточняются для конкретного исполнения |
| Конструкция рамы | Сварная стальная рама из профильной трубы |
| Компоновка | Открытая |
| Цвет рамы | Чёрный |
| Подвеска | Жёсткая, без подвески |
| Проектная полезная нагрузка | 100–150 кг* |
* Допустимая полезная нагрузка зависит от исполнения рамы, распределения массы, скорости движения, дорожного покрытия и условий эксплуатации.
Комплектация
- сварная стальная платформа-рама 4×4 с настилом — 1 шт.;
- редукторное мотор-колесо Faraday 600 Вт, 36 В — 4 шт.;
- контроллер Flipsky 75100 Single — 4 шт.;
- аппаратура радиоуправления HotRC DS-650 с приёмником — 1 комплект;
- силовая и управляющая проводка;
- монтажные и расходные материалы.
Аккумуляторная батарея, зарядное устройство и FPV-видеосистема в базовую комплектацию не входят и подбираются отдельно в зависимости от требуемой продолжительности работы, способа управления и условий эксплуатации.
В базовом исполнении электроника имеет открытую компоновку. При необходимости эксплуатации на улице возможно изготовление защитного электроотсека или корпуса по отдельному техническому заданию.
Применение
- база для создания FPV-роверов;
- наземные робототехнические платформы;
- радиоуправляемые грузовые тележки;
- транспортировка оборудования и материалов;
- мобильные платформы для камер, датчиков и измерительного оборудования;
- экспериментальные и исследовательские робототехнические проекты;
- установка специализированного оборудования.
Изготовление под задачу
Платформа может изготавливаться под техническое задание заказчика. В зависимости от задачи могут изменяться размеры рамы, напряжение питания, мощность и тип мотор-колёс, передаточное отношение, скорость, тип контроллеров, аккумуляторная батарея и система управления.
Возможно изготовление вариантов на 36 или 48 В, применение мотор-колёс с другой скоростью вращения, установка других тяговых контроллеров, защитного электроотсека, аккумуляторной батареи, FPV-оборудования и дополнительной автоматики.
Для подбора исполнения сообщите требуемую грузоподъёмность, скорость, размер платформы, тип поверхности, продолжительность работы от аккумулятора и необходимый способ управления.
