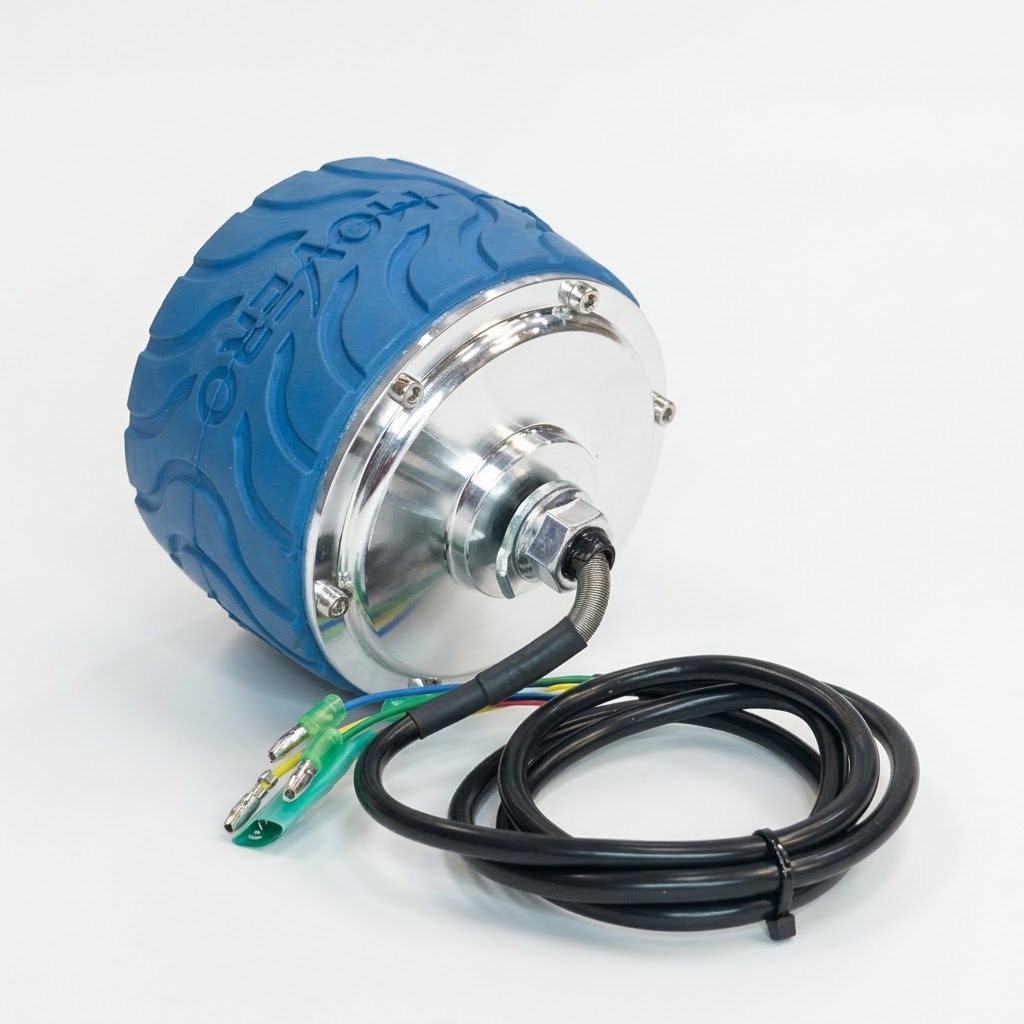

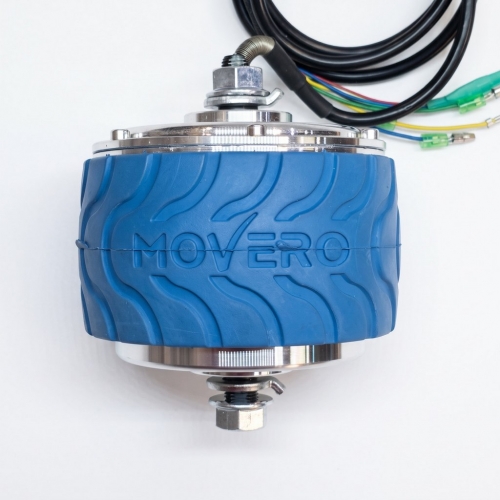

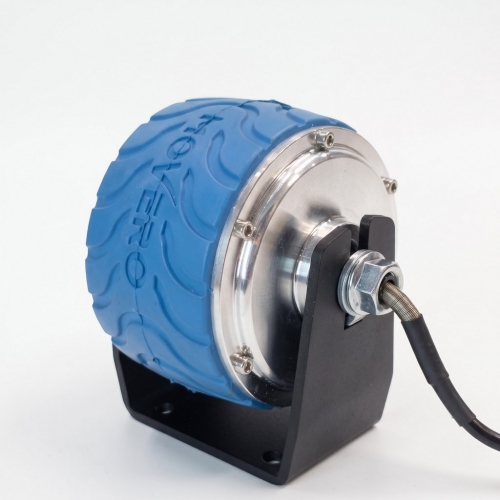

Мотор-колесо 4", 290 Вт, с редуктором, полиуретановое, HB-116
Мотор-колесо 4″ редукторное HB-116 (24V/36V, 200W/290W, 8.6–16.9 Н·м, IP44) — компактное бесколлекторное (BLDC) мотор-колесо со встроенным планетарным/шестеренчатым редуктором 1:5, рассчитанное на работу от напряжения 24 В или 36 В. Обеспечивает высокий номинальный крутящий момент 8.6 Н·м (пиковый до 16.9 Н·м) и нагрузку до 150 кг на одно колесо при массе всего 2.2 кг. Оснащено встроенными датчиками Холла и защитой IP44. Предназначено для робототехнических платформ, AGV, инспекционных модулей, медицинских, сервисных и складских тележек.
Ключевые особенности
- Встроенный редуктор 1:5 и момент до 16.9 Н·м: Шестеренчатая передача в сочетании с 10 парами полюсов дает высокий номинальный момент 8.6 Н·м и пиковое усилие 16.9 Н·м, позволяя уверенно страгивать нагруженные тележки.
- Работа от двух режимов напряжения (24V / 36V):
- При 24 В: мощность 200 Вт, скорость холостого хода 290 об/мин (~6 км/ч).
- При 36 В: мощность 290 Вт, скорость холостого хода 420 об/мин (~8 км/ч).
- Нагрузка до 150 кг на привод: Прочная конструкция оси и литого диска с бескамерной протекторальной шиной рассчитана на нагрузку до 150 кг на одно мотор-колесо.
- Обратная связь по датчикам Холла: Наличие фазных проводов и шлейфа датчиков Холла гарантирует плавный старт без рывков под полной нагрузкой и точное позиционирование при работе с BLDC-контроллерами.
- Защита IP44 и вес 2.2 кг: Корпус защищен от брызг и пыли, что позволяет использовать колесо в производственных помещениях и на улице.
Области применения
- Робототехника и AGV: сервисные и инспекционные роботы, складские автономные тележки.
- Специализированные тележки: медицинские, сервировочные, инструментальные, буксировочные и рельсовые модули.
- Средства малой механизации: моторизованные платформы и компактные электротачки.
Технические характеристики
| Модель | HB-116 (4 дюйма) |
| Тип двигателя | Бесколлекторный (BLDC), редукторный |
| Передаточное отношение редуктора | 1:5 |
| Количество пар полюсов | 10 |
| Номинальное напряжение / Мощность | 24 В (200 Вт) / 36 В (290 Вт) |
| Номинальный крутящий момент | 8.6 Н·м |
| Максимальный (пиковый) момент | 16.9 Н·м |
| Скорость холостого хода (24V / 36V) | 290 об/мин (~6 км/ч) / 420 об/мин (~8 км/ч) |
| Ток холостого хода | < 1 А |
| Номинальный ток | ~ 9 А |
| Датчики обратной связи | Встроенные датчики Холла |
| Степень защиты от влаги и пыли | IP44 |
| Рекомендуемая нагрузка | до 150 кг (на одно мотор-колесо) |
| Собственный вес мотора | 2.2 кг |
| Страна-производитель | Китай |
| Гарантия | 12 месяцев |
Для управления используйте BLDC-контроллер на 24V или 36V с номинальным током от 10–15 А и поддержкой датчиков Холла. При проектировании многоосных платформ следите за правильным распределением веса, чтобы нагрузка на одно колесо не превышала предельные 150 кг.
