Контроллер бесщёточного двигателя BLDC с выбором сигнала управления (2000 Вт, 24-80 В, JQ80V2000-K)

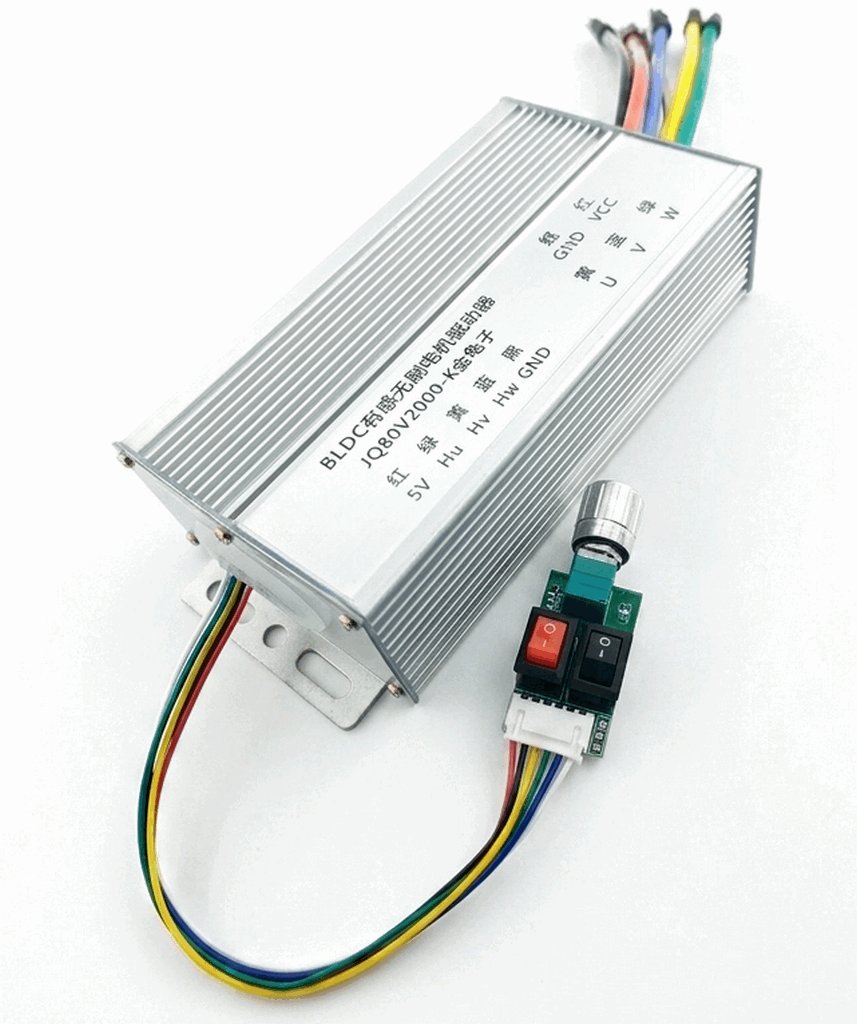

Контроллер JQ80V2000-K серии «Скарабей» (金龟子) разработан компанией Jiqu Technology для управления мотор-колёсами и бесщёточными двигателями с датчиками Холла.
Ключевые преимущества
Поддержка разных типов сигналов управления скоростью вращения двигателя:
- 1-4 В: для стандартных ручек или курков газа на датчике Холла.
- 0-5 В: для потенциометра (поставляется в комплекте).
- PWM: для внешнего ШИМ-сигнала.
- RC: для приёмников радиоаппаратуры.
Тип сигнала выбирается замыканием специальных контактов контроллера, имеется индикатор типа сигнала.
В комплекте поставляется внешний модуль с органами управления (питание, реверс, скорость).
Характеристики
| Мощность максимальная, Вт | 2000 |
| Напряжение, В | 24-80 |
| Ток максимальный, А | 60 (для 24 В) 55 (для 36 В) 41 (для 48 В) 33 (для 60 В) 27 (для 72 В) |
| Реверс | да |
| Поддержка датчиков Холла | да |
| Автонастройка (самообучение) | да |
| Максимальная скорость, об/мин | 8000 |
| Защита от | блокировки ротора перегрузки по току перегрева (100 оС) |
| Сигнал управления скоростью PWM | частота 50 Гц длина импульса 1-2 мс точка остановки (нейтраль): 1,5 мс |
| Сечение силовых проводов | 11 AWG |
| Диаметр монтажных отверстий, мм | 5 |
| Габариты, мм | 150х80х40 |
Примечания
- При работе на высокой мощности требуется принудительное внешнее охлаждение.
- Нет защиты от переполюсовки АКБ.
- Нет защиты от воды.
