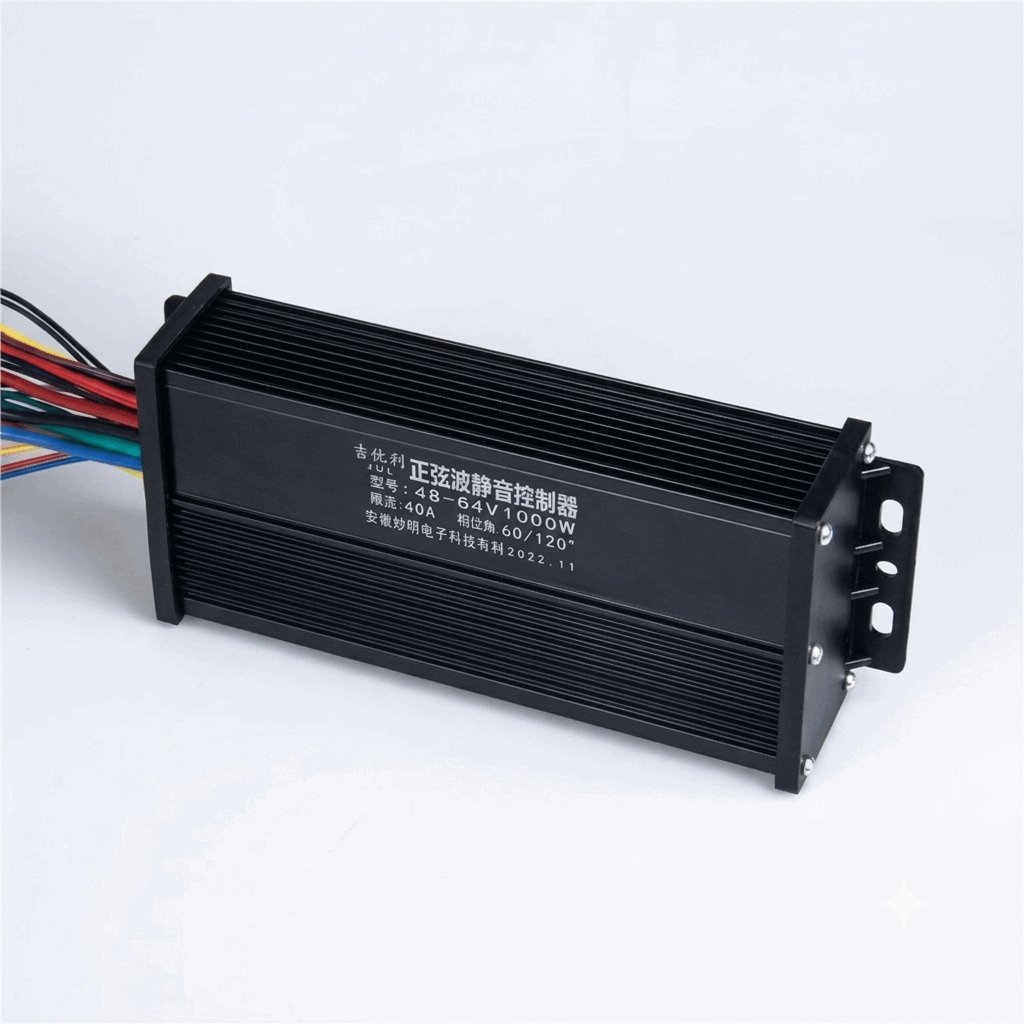

Контроллер бесщёточного двигателя BLDC для электротранспорта (500/800/1000/1500 Вт, JUL1)
Контроллер бесщёточных двигателей (BLDC) для электротранспорта. Рекомендуется для умеренных нагрузок.
Основные функции
- Адаптирован под работу с редукторами и дифференциалами
- Плавный / резкий старт
- Ограничение скорости заднего хода (безопасный реверс)
- Сигнал заднего хода
- Выбор номинального напряжения АКБ
- Самодиагностика
- Автонастройка (самообучение)
- Три режима скорости
- Круиз-контроль
- Высокий / низкий уровень сигнала для тормозных ручек
- Замок зажигания
- Спидометр аналоговый / цифровой
- Противоугонная система (сигнализация)
Характеристики
| Мощность номинальная, Вт | 500/800/1000/1500 |
| Напряжение, В | 48-64 |
| Ограничение тока, А | 30/35/40/45 |
| Форма тока | синусоидальная |
| Электронный тормоз | нет |
| Количество MOSFET, шт | 12/15/15/18 |
| Защита от | пониженного напряжения отключения питания перегрузки по току |
| Поддержка датчиков Холла | есть |
| Поддержка двигателей без датчиков Холла | есть |
| Фазовый угол, градусов | 60/120 (автоопределение) |

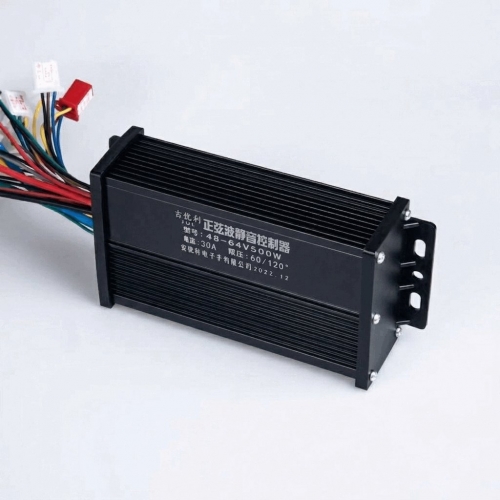

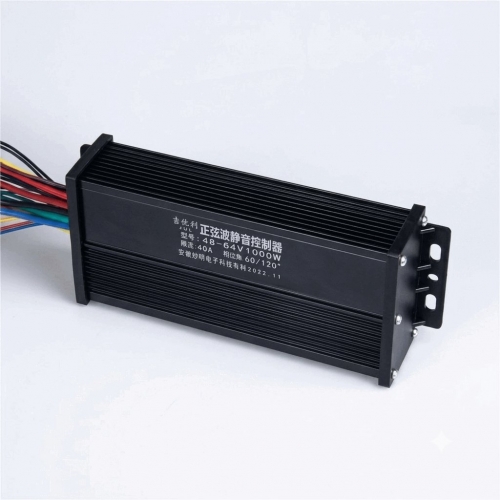

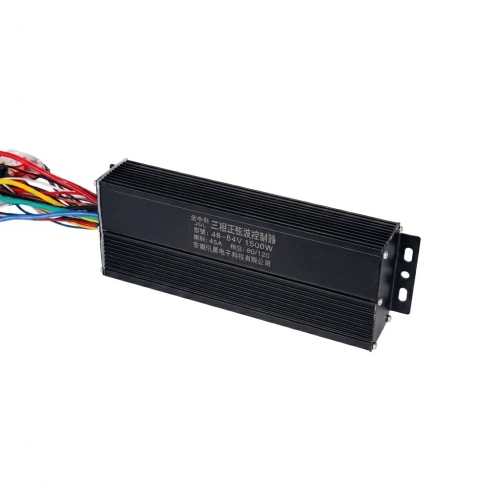

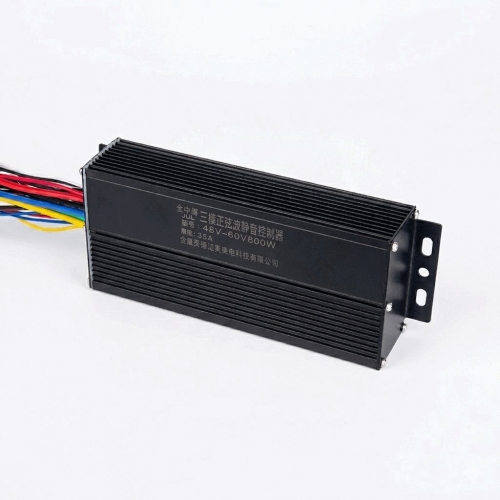

| Габариты, мм | 151х88х45 (500 Вт) 185х88х45 (800 Вт) 185х88х45 (1000 Вт) 228х83х40 (1500 Вт) |

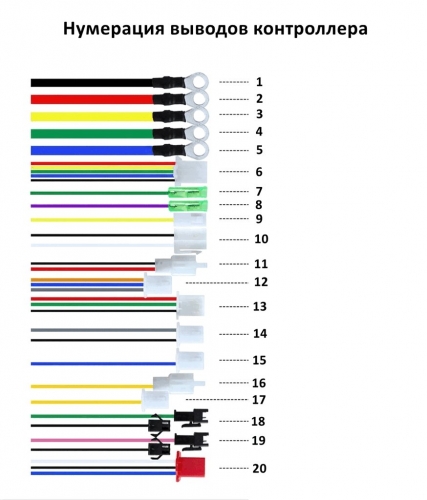

Назначение выводов контроллера
| 1 | Минус питания (-) |
| 2 | Плюс питания (+) |
| 3 | Фаза двигателя |
| 4 | Фаза двигателя |
| 5 | Фаза двигателя |
| 6 | Разъем датчиков Холла двигателя |
| 7 | Выход на аналоговый спидометр (стрелочный) |
| 8 | Выход на цифровой спидометр (ЖК-дисплей) |
| 9 | Высоковольтный тормоз (High Brake) |
| 10 | Низковольтный тормоз (Low Brake) |
| 11 | Разъем питания противоугонной системы |
| 12 | Разъем сигналов противоугонной системы |
| 13 | Разъем акселератора (ручки/курка газа) |
| 14 | Задний ход (реверс, переключение направления движения) |
| 15 | Выход на зуммер/динамик заднего хода |
| 16 | Первый провод автонастройки (самообучения) |
| 17 | Второй провод автонастройки (самообучения) |
| 18 | Переключение режима старта (плавный / резкий) |
| 19 | Выбор рабочего напряжения контроллера |
| 20 | Переключатель трёх режимов скорости |

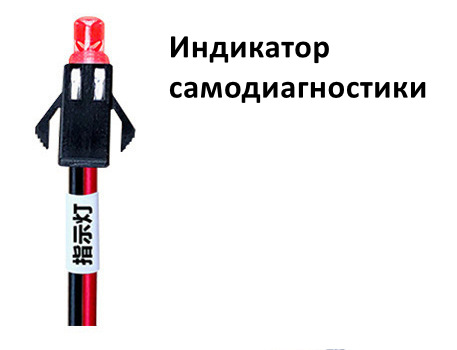

Сигналы индикатора самодиагностики
| Сигнал индикатора | Значение сигнала |
| Индикатор не горит | Нет питания на контроллере. |
| 1 вспышка раз в секунду | Контроллер работает нормально, ошибок нет. |
| 2 вспышки медленно | Ошибка тормоза: проверьте исправность тормозных ручек и правильность их подключения. |
| 6 вспышек медленно | Ошибка угла фазы двигателя или датчиков Холла: проведите процедуру автонастройки (самообучения). |
| 8 вспышек медленно | Низкое напряжение АКБ: проверьте соответствие номинального напряжения АКБ и контроллера, зарядите АКБ. |
| 2 вспышки быстро | Ошибка курка газа: проверьте исправность и правильность подключения курка газа. |
| 7 вспышек быстро | Сигнал успешного завершения автонастройки (самообучения). |
Модификации под заказ
- Напряжение, В: 60-72.
