Привязная система и БПЛА Feiyu TS8 + XP7000, 150 м, до 5 кг, 7 кВт

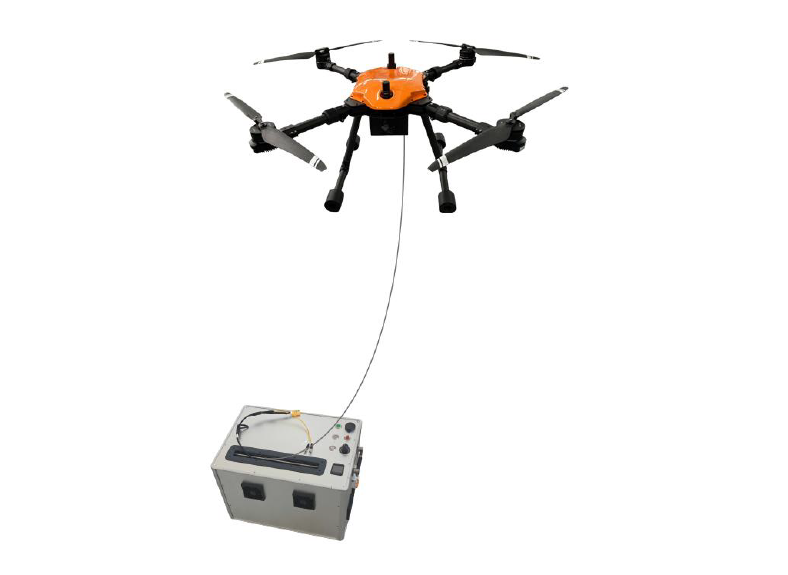

Feiyu TS8 + XP7000 — промышленный комплекс, состоящий из четырёхроторного БПЛА TS8 и наземной привязной системы электропитания XP7000. Комплекс предназначен для продолжительного зависания квадрокоптера над заданной зоной без необходимости регулярной замены тяговых аккумуляторов.
Привязная система оснащена кабелем длиной 150 м, наземным блоком мощностью 7 кВт и бортовым преобразователем мощностью 6 кВт. Паспортная максимальная полезная нагрузка TS8 составляет до 5 кг при работе от привязной системы и до 8 кг при автономном полёте.
Рабочая высота и допустимая полезная нагрузка рассчитываются совместно. Для оборудования массой более 5 кг возможность эксплуатации подтверждается производителем для конкретной конфигурации.
Для каких задач предназначена система
TS8 + XP7000 подходит для проектов, в которых БПЛА должен продолжительное время находиться над одной территорией и нести специальное оборудование.
- воздушные ретрансляторы и оборудование радиосвязи;
- видеонаблюдение и охрана объектов;
- мониторинг территорий и инфраструктуры;
- работа на временных пунктах связи;
- наблюдение при проведении мероприятий;
- поисковые и аварийно-спасательные работы;
- осветительные системы;
- размещение камер, датчиков и другого специального оборудования.
Привязное питание до 7 кВт
Электроэнергия передаётся на БПЛА от наземного блока XP7000 по высоковольтному привязному кабелю. Наземная часть имеет мощность до 7 кВт, бортовой преобразователь — до 6 кВт. Благодаря этому продолжительность работы квадрокоптера определяется уже не ёмкостью основной тяговой батареи, а допустимым режимом работы оборудования и условиями эксплуатации.
Производителем заявлена продолжительность работы более 8 часов в привязном режиме. Для проектов с требованиями 12 или 24 часа непрерывной работы режим эксплуатации согласовывается отдельно.
Полезная нагрузка
Максимальная паспортная полезная нагрузка TS8 составляет:
- до 8 кг — при автономной работе без привязного питания;
- до 5 кг — при подключённой привязной системе.
По информации производителя, комплекс также проходил испытание с полезной нагрузкой около 6 кг на высоте 100 м в течение 8 часов. Такой режим не является базовой паспортной характеристикой и требует отдельного инженерного подтверждения перед поставкой.
Кабель 150 м
Стандартная система комплектуется привязным кабелем длиной 150 м. Заявленная максимальная высота системы — до 150 м. Фактическая рабочая высота зависит от массы полезной нагрузки, ветровой нагрузки, отклонения БПЛА от вертикали и требуемого запаса кабеля.
Для тяжёлой полезной нагрузки рекомендуется предварительно согласовать требуемую рабочую высоту. Например, производителем подтверждено испытание нагрузки около 6 кг на высоте 100 м.
БПЛА Feiyu TS8
| Тип | четырёхроторный БПЛА |
|---|---|
| Колёсная база | 1000 мм |
| Размер в разложенном виде | 930 × 1060 × 460 мм |
| Размер в сложенном виде | 560 × 450 × 460 мм |
| Масса | 11,5 кг |
| Полезная нагрузка без привязной системы | до 8 кг |
| Полезная нагрузка в привязном режиме | до 5 кг |
| Автономный полёт без нагрузки | до 45 минут |
| Автономный полёт с нагрузкой 8 кг | до 20 минут |
| Привязной режим | более 8 часов |
| Крейсерская скорость | до 54 км/ч |
| Ветроустойчивость | уровень 6 |
| Навигация | BeiDou, GPS, Galileo, GLONASS |
| Камера | 2K, стабилизированный подвес |
Привязная система XP7000
| Мощность наземного блока | 7000 Вт |
|---|---|
| Масса наземного блока | 38 кг |
| Питание | AC 220 В |
| Длина кабеля | 150 м |
| Намотка кабеля | ручная + автоматическая |
| Регулировка момента | есть |
| Рабочая температура | −20…+55 °C |
Бортовой силовой модуль
| Мощность | 6000 Вт |
|---|---|
| Масса | 1468 ± 10 г |
| Размер | 182 × 110 × 68 мм |
| Материал корпуса | авиационный алюминиевый сплав |
Функции БПЛА
- автоматический взлёт и посадка;
- полёт по заранее заданному маршруту;
- возврат одним нажатием;
- предполётная автоматическая проверка;
- автоматический возврат при обнаружении критических отклонений параметров;
- складные лучи для транспортировки;
- поддержка нескольких спутниковых навигационных систем;
- возможность адаптации крепления под специальную полезную нагрузку.
Интеграция специального оборудования
Для ретрансляторов, передатчиков, радиомодемов, камер, измерительного оборудования и других нестандартных нагрузок необходимо предварительно определить массу, размеры, питание и условия работы оборудования.
При размещении мощного радиопередающего оборудования дополнительно оцениваются рабочий диапазон частот, мощность передатчика, расположение антенн, электромагнитная совместимость с GNSS, системой управления БПЛА и бортовой силовой электроникой.
Максимальная высота, полезная нагрузка и продолжительность непрерывной работы должны рассматриваться совместно. Перед поставкой нестандартной конфигурации параметры согласовываются с производителем.
Часто задаваемые вопросы
Сколько времени TS8 может находиться в воздухе?
Производитель заявляет более 8 часов работы от привязной системы.
Для непрерывных режимов 12 и 24 часа требуется отдельное
подтверждение конфигурации.
Можно ли поднять 6 кг?
Паспортная нагрузка в привязном режиме составляет до 5 кг.
Производитель сообщал об успешном испытании комплекса
с нагрузкой 6 кг на высоте 100 м в течение 8 часов.
Для такой нагрузки необходимо предварительное согласование.
Означает ли кабель 150 м, что БПЛА всегда может работать
на высоте 150 м?
Нет. Допустимая высота зависит от массы нагрузки, ветра,
натяжения и требуемого запаса кабеля.
Можно ли использовать TS8 как воздушный ретранслятор?
Да. Комплекс подходит для размещения оборудования связи.
Перед интеграцией необходимо проверить массу, питание,
рабочие частоты и электромагнитную совместимость оборудования.
Подбор и заказ
TS8 + XP7000 поставляется как промышленный комплекс, поэтому перед оформлением заказа рекомендуем прислать параметры полезной нагрузки: массу и размеры оборудования, требуемую высоту, продолжительность работы, питание и условия эксплуатации.
Специалисты Shura-Master помогут согласовать конфигурацию с производителем и подготовить техническое и коммерческое предложение под конкретный проект.
