Технические параметры базовой станции и знакомство с приложением
Индивидуальная привязная базовая станция электропитания БПЛА AirFly 100-5B-G в основном сочетается с различными коммерческими БПЛА и вертолетами по всему миру, чтобы сформировать долговременную систему полета.Система полета реализует различные сценарии применения с помощью различных креплений. в основном используется для мобильной ретрансляционной базовой станции и высотного долгосрочного мониторинга и аварийного освещения. В то же время, это платформа электропитания для самолетов, которая может удовлетворить прикладные потребности специальных отраслей, таких как морское дело, противопожарная защита, безопасность, электроэнергетика, связь и ближняя противовоздушная оборона.Это инновационный продукт с полностью независимым права производства.
В настоящее время он в основном оснащен сериями DJI DJI M210 и M600, которые можно быстро собрать, снять, а также выполнить мониторинг и съемку с фиксированной точки за 5 минут.Другие автономные полетные системы, отвечающие требованиям по мощности, также могут предоставлять соответствующие кронштейны для установка и фиксация, своевременный взлет и увеличение времени полета на 4-8 часов. Решить недостатки обычных платформ БПЛА, таких как ограниченное время автономной работы, иностранные привязанные БПЛА дороги, громоздки, неудобны для переноски и представляют большую потенциальную угрозу безопасности при падении. Базовая станция может переноситься и управляться одним человеком, а ее производительность и функции достигли передового международного уровня. Цель местоположения может быть передана со всеми мобильными устройствами, такими как люди, транспортные средства и корабли.
Основные пункты управления пришвартованной базовой станцией электроснабжения
1. С оптическим волокном
2. С управлением по Bluetooth для мобильного телефона (опционально)
3. Все фрезерование алюминия
4. Выходное напряжение можно регулировать
5. Экран дисплея имеет несколько параметров, которые могут отображаться
6. Конструкция с защитой от поражения электрическим током
7. Разработан в соответствии с высотой 5000 метров.
нажмите, чтобы увеличить

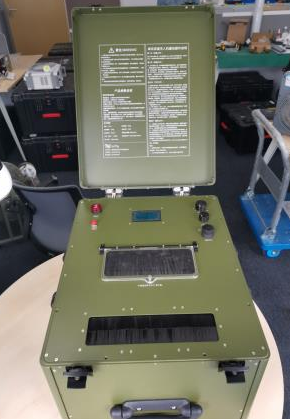

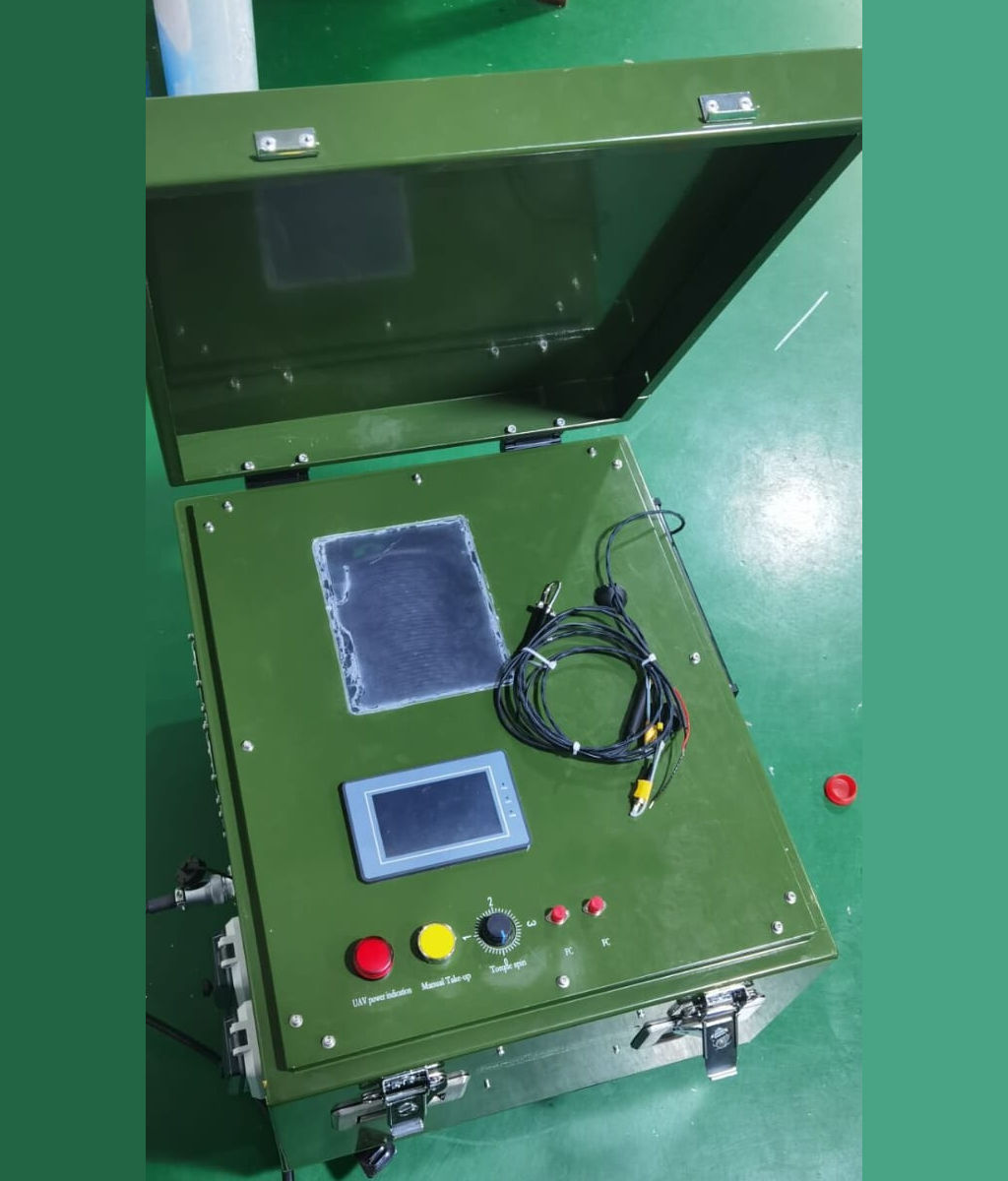

Параметры и состав базовой станции
нажмите, чтобы увеличить
нажмите, чтобы увеличить
нажмите, чтобы увеличить
①Светодиодный дисплей: в основном отображает информацию о компании, модель продукта, ток, напряжение, мощность, температуру, натяжение лебедки, длину исходящей линии и код тревоги и т. д.;
② Ручка управления лебедкой: 0–9 передач, максимум 6,5 передач при обычном использовании, дрон зависает примерно на 4 передачах, если он слишком большой, дрон легко тянуть;
③Ручка питания кабеля: основная функция заключается в том, чтобы нажать и удерживать кабель в течение 3 секунд, чтобы включить питание, затем нажать кабель в течение 3 секунд, чтобы выключить питание, нажать и удерживать 1 секунду, чтобы войти в подменю для установки входного напряжения и мощности будильника;
④Переключатель системы: состояние ON подключает источник питания всего устройства, OFF закрывает все системное устройство; нажмите и удерживайте среднюю кнопку в течение 3 секунд, чтобы перезагрузить систему;
⑤Смотровое окно кабеля: используется для наблюдения за состоянием кабельного выхода; когда температура окружающей среды выше 25°C, смотровое окно можно открыть на 30° в качестве отверстия для отвода тепла для снижения внутренней температуры оборудования;
⑥ Вывод кабеля: внутри щетки находится возвратно-поступательный винт, а разъем кабеля расположен внутри щетки, чтобы уменьшить попадание пыли и мусора;
⑧Световой сигнал: когда в системе возникает ошибка или установлено предупредительное предупреждение, он будет мигать и гудеть, и вам нужно слегка нажать на кабель питания, чтобы разблокировать
⑨Интерфейс FC: наземная станция и необходимое дисплейное оборудование могут использоваться снаружи ⑩Входная розетка 220 В переменного тока: используйте линию питания, предоставленную нашей компанией, подключите ее и включите питание;
Кабельная сборка: вход 400 ~ 500 В постоянного тока высокого напряжения от земли к бортовому источнику питания, который может пропускать ток 5 ~ 10 А;
Бортовой источник питания: Преобразуйте входную мощность высокого напряжения по кабелю в 48 В постоянного тока для двигателя.
Аппаратные и функциональные части
Разделение сильного и слабого электричества В настоящее время заземление высокого напряжения (400 ~ 500 В) продукта изолировано переключателем, который может защитить оператора от опасности поражения электрическим током высокого напряжения при втягивании и отпускании кабеля ( многие производители выдают высокое напряжение 400–800 В при включенном кабеле)
Трос может автоматически наматываться и сматываться, а натяжение и скорость сматывания и сматывания можно регулировать в соответствии с самолетами с разным взлетным весом.Точность сматывания и сматывания может достигать 0,01м.
Регулируемый диапазон начального напряжения наземного источника питания составляет 380-400 В, а регулируемый диапазон напряжения компенсации высокого напряжения составляет 400-450 В. В соответствии с установленным значением диапазона напряжения компенсация напряжения может выполняться автоматически для больших нагрузки для повышения грузоподъемности самолета.В настоящее время он может достигать параметров нагрузки 100 м 10 кг.
Продукт может перетаскивать и переносить один человек, а внешняя коробка водонепроницаема, соленая и влажная.Вся упаковка не имеет внешних отверстий, что эффективно защищает продукт.
Структурная прочность продукта полностью соответствует конструкционным стандартам военного уровня, которые могут выдерживать сильную вибрацию и условия окружающей среды.
Раздел программного обеспечения и функций
1. Функция самопроверки: оценивайте состояние подключения каждого модуля, своевременно определяйте проблему и избегайте работы оборудования с болезнями;
2. Функция суждения: начните оценивать нормальное положение лебедки, вовремя защищайте и напоминайте, чтобы избежать опасности захвата лебедки пальцами, когда лебедка произвольно регулируется во включенном состоянии (лебедка крутящий момент может достигать 150 кг тягового усилия);
Функция сигнализации: система может точно регистрировать длину приемной и раздаточной линии, выходное напряжение, выходную мощность и температуру в режиме реального времени.Если установленное значение превышено, она автоматически вызовет сигнал тревоги; тело ранено, система автоматически подаст сигнал тревоги, и дрон не сможет тянуть кабель; если кабель вытянут на 90 м или 95 м, он автоматически подаст сигнал тревоги, чтобы предотвратить протягивание летательного аппарата по всей длине кабеля и его отсоединение. Сигнализация при отключении кабеля, и работа может быть возобновлена сразу после подключения
4. Функция отображения длины кабеля может иметь точность до 0,1 м (может быть увеличена до 0,01 м);
5. Вторичные параметры системы отображаются последовательно, в основном включая текущее напряжение, мощность, ток, рабочую температуру шкафа и лебедки;
6. Функция автоматического отслеживания напряжения гарантирует, что удаленное напряжение остается неизменным, автоматическая компенсация, функциональные периферийные устройства, и пользователь может вручную регулировать напряжение в соответствии с фактической нагрузкой;
